Home / Kėlimo įranga / Mechanizuotos gervės ir talės / Elektrinės grandininės talės / Korozijai atspari elektrinė grandininė talė GIS GPR, 125–1250 kg

Suprojektuota ir išbandyta pagal: EN 14492-2

3D peržiūra Vilkite, kad pasuktumėte · slinkite, kad pakeistumėte mastelį

Grįžti į katalogą

Korozijai atspari elektrinė grandininė talė GIS GPR, 125–1250 kg

Name: Korozijai atspari elektrinė grandininė talė GIS GPR, 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU šaknis: GIS-GPR | Rinka: LT | Lokalė: lt

Kaina Toliau sukonfigūruokite keltuvą — pasirenkant parinktis, kaina, svoris ir pristatymo informacija atnaujinami realiuoju laiku.

Brošiūra Skrajutė Klausimynas Naudojimo instrukcija CE deklaracija Grandinės talpykla gpr500 brėžinys GPR1000 brėžinys gpr500 atsarginės dalys gpr1000 atsarginės dalys

Kategorijos: Elektrinės grandininės talės

Žymos: Elektrinės talės, Dirbtuvių kranai

Kainos pagal kiekį — sutaupykite iki 12% Nuolaida automatiškai apskaičiuojama pagal tarpinę krepšelio sumą.

Kiekis	Nuolaida
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% komplektinio pirkimo nuolaida, kai šiame užsakyme derinamos bent dviejų prekių kategorijų prekės (pvz. keltuvas + gembinis kranas). Kartu su kainomis pagal kiekį bendra nuolaida gali siekti 15%.

Sukonfigūruokite keltuvą

Pasirinkite keliamąją galią, tarpatramį ir parinktis. Kaina, svoris ir pristatymo informacija atnaujinami iš karto.

0 žingsnis — privaloma

Kaip naudosite šį keltuvą?

Pasirinkite tinkamiausią variantą. Kiekvienai darbo režimo klasei taikomas atskiras keliamosios galios diapazonas: kuo intensyvesnis naudojimas, tuo mažesnė vardinė apkrova. Pasirinkus lengvesnę klasę, nei reikia faktinėmis naudojimo sąlygomis, gamintojo garantija netenka galios ir kyla variklio gedimo pavojus. Jei abejojate, pasirinkite aukščiausią numatomą klasę — ji atitiks faktiškai reikalingą keltuvą.

1 Keliamoji galia — kg

2 Kėlimo aukštis — m

3 Maitinimo šaltinis

Trifazė 400 V maitinimo įtampa yra dirbtuvių standartas. Objektuose, kuriuose nėra trifazio maitinimo, rinkitės vienfazę 230 V maitinimo įtampą – katalogo priemoka jau įtraukta į nurodytą kainą (GPR 500: visi profiliai; GPR 1000: tik mažo greičio NL). NF ir SF profiliams būtinas trifazis maitinimas.

4 Kėlimo greitis

Vieno greičio (N) standartinė talė veikia 8 m/min greičiu. Lėta eiga (NL) sumažina greitį perpus, kad būtų galima tiksliau pozicionuoti. NF užtikrina dviejų greičių valdymą (8/2 m/min). SF padvigubina greitį, tačiau perpus sumažina keliamąją galią (GPR 500, tik 1 grandinės šaka). Dviejų grandinės šakų konfigūracijos padvigubina keliamąją galią ir perpus sumažina greitį.

5 Pakabos vežimėlis (atsparus korozijai)

Pasirenkamasis korozijai atsparios konstrukcijos GIS pakabinamas talės vežimėlis, skirtas talei judėti išilgai dvitėjinės sijos. GHFR yra rankinis (stumiamas rankomis), o GMFR – variklinis (važiavimo greitis 12 m/min). Abu tinka visam GPR keliamosios galios diapazonui iki 1250 kg.

6 Lentynos plotis (sijos plotis)

Parinkite vežimėlį pagal krano kelio sijos lentynos plotį. Plačios sijos parinktyje naudojamas ilgesnis nerūdijančiojo plieno atraminis varžtas.

7 Pakaba

Pakaba su ąsiniu varžtu yra standartinė. Pasirenkama korozijai atspari pakaba su kabliu leidžia pakabinti talę ant esamo sijos gnybto arba kėlimo taško.

8 Grandinės dėžė / talpykla

Keliant grandinės surinkimo talpa surenka laisvąją grandinės dalį. Plastikinė talpa yra pigiausia; tekstilinės ir lakštinio metalo (MF) talpos skirtos ilgesnėms grandinėms.

9 Reduktorinis galinis jungiklis

Standartinis reduktorinis ribinis jungiklis sustabdo kablį viršutinėje ir apatinėje padėtyse. Tekstiliniams grandinės krepšiams siūlomi išoriniai galiniai ribotuvai.

10 Įtampa / sertifikavimas

Standartinės ES įtampos įskaičiuotos. Speciali įtampa reiškia nestandartines variklio apvijas; CSA/CUS – Šiaurės Amerikai skirtas 60 Hz variantas.

11 Valdymo jungiklis / pakabinamas valdymo pultas

2 mygtukų pakabinami valdymo pultai valdo tik kėlimą; motorizuotam talės vežimėliui reikalingas 4 mygtukų pultas (kėlimas + važiavimas). Kištukinės versijos leidžia greitai atjungti arba vėliau įrengti nuotolinį radijo valdymą.

12 Valdymo kabelio ilgis

Standartinis pagal kėlimo aukštį parinktas kabelis yra GIS kataloge nurodyto ilgio (2 mygtukų: kėlimo aukštis − 1.2 m; 4 mygtukų: kėlimo aukštis − 1 m). Jei valdymo pultas įrengtas kitoje vietoje, įveskite individualų ilgį.

13 Apsauginis krovinio kablys

Standartinį nerūdijančiojo plieno krovinio kablį pakeičia apsauginiu kabliu (su užraktu ir didesniu saugos koeficientu).

14 Antrasis stabdys

Papildomas rezervinis stabdys užtikrina didesnę saugą vykdant padidintos rizikos kėlimo darbus.

15 Šiluminė apsauga

Apsaugo talės variklį nuo perkaitimo intensyvių darbo ciklų metu.

16 Grandinės tepimas

Reduktoriuje jau standartiškai naudojamas su maistu suderinamas NSF H1 tepalas. Kai galimas atsitiktinis sąlytis su maistu, keliamąją grandinę taip pat galima tepti su maistu suderinama alyva.

17 Dažnio keitiklis (FU)

FU versija užtikrina sklandų paleidimą ir tolygų greičio reguliavimą (15–87 Hz), taip pat padidina darbo režimo klasę iki A6/A7 — rekomenduojama dažnai ir švelniai perkeliant pažeidžiamus krovinius.

18 Eksploatacinių duomenų skaitiklis

Registruoja darbo valandas, ciklus ir perkrovas techninės priežiūros planavimui (duomenys nuskaitomi per techninės priežiūros sąsają).

19 Išjungimas aptikus grandinės laisvumą

Sustabdo talę, jei grandinė atsilaisvina (sugedus krovinio atramai). Privaloma kai kuriose kėlimo įrenginių naudojimo srityse.

20 Saugus radijo nuotolinio valdymo pultas

Pakeičia arba papildo kabelinį valdymo pultą saugiu radijo nuotolinio valdymo pultu. 4 mygtukų versijos taip pat valdo motorizuotą talės vežimėlį.

Konfigūracija —

Grynoji kaina —

Kiekis

Kiekio kainodara — sutaupykite iki 12 %

Kiekis	Nuolaida

Komplekto akcija: papildoma 3 % nuolaida, kai šiame užsakyme derinamos bent dviejų produktų kategorijų prekės (pvz., talė + konsolinis kranas).

Kainos išskaidymas

Bendra suma (be PVM)	—

Numatomas svoris —
Pristatymo terminas —
Montavimo komplekto lygis —
Bendrasis aukštis —

Pristatymo kainos apskaičiavimas

Pristatymo šalis

—

Aukščiau nurodykite pristatymo šalį, kad matytumėte preliminarią transportavimo kainą.

Norint konfigūruoti šį produktą, būtina „JavaScript“. Susisiekite su mumis dėl individualiai parengto komercinio pasiūlymo.

Reikia individualaus pasiūlymo?

Pateikite savo reikalavimus naudodami pasiūlymo užklausos formą — ši prekė bus įtraukta automatiškai, o vienoje užklausoje galėsite pridėti daugiau prekių.

Prašyti komercinio pasiūlymo

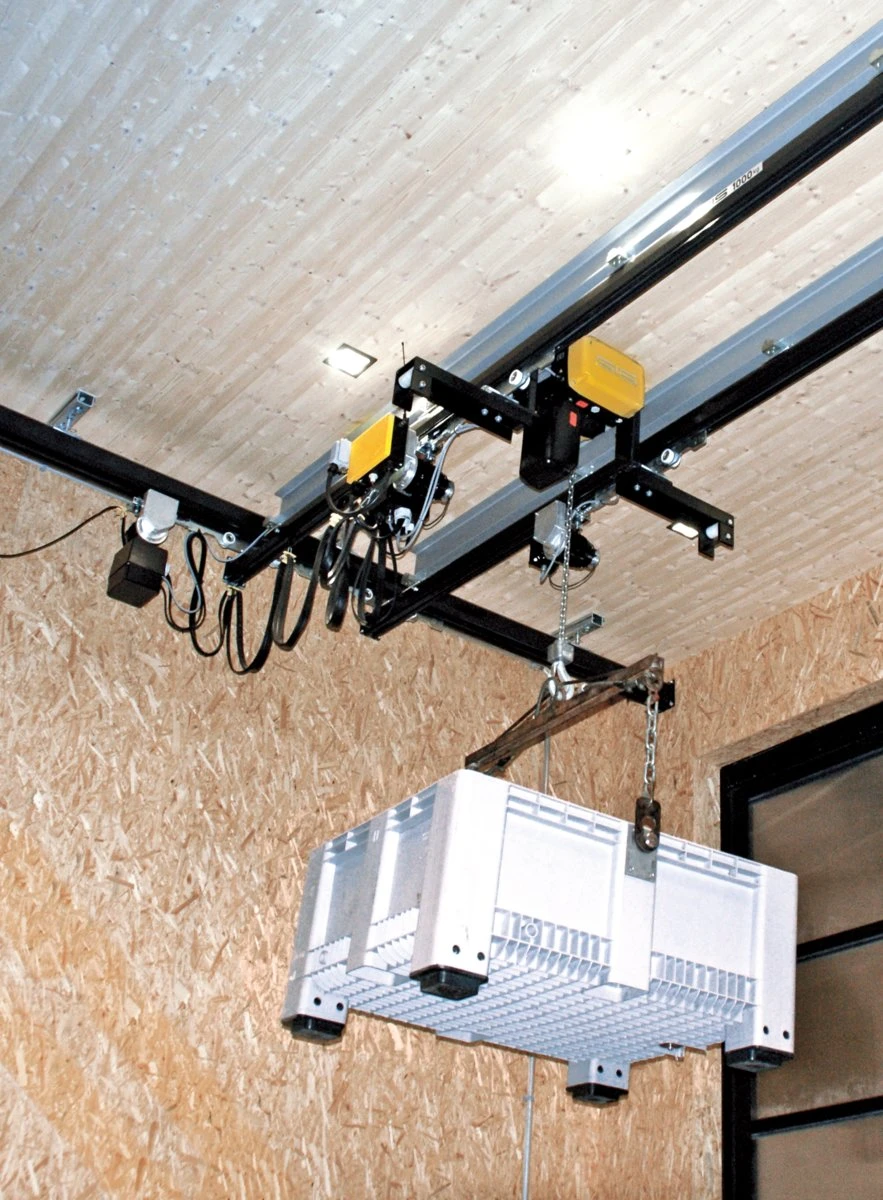

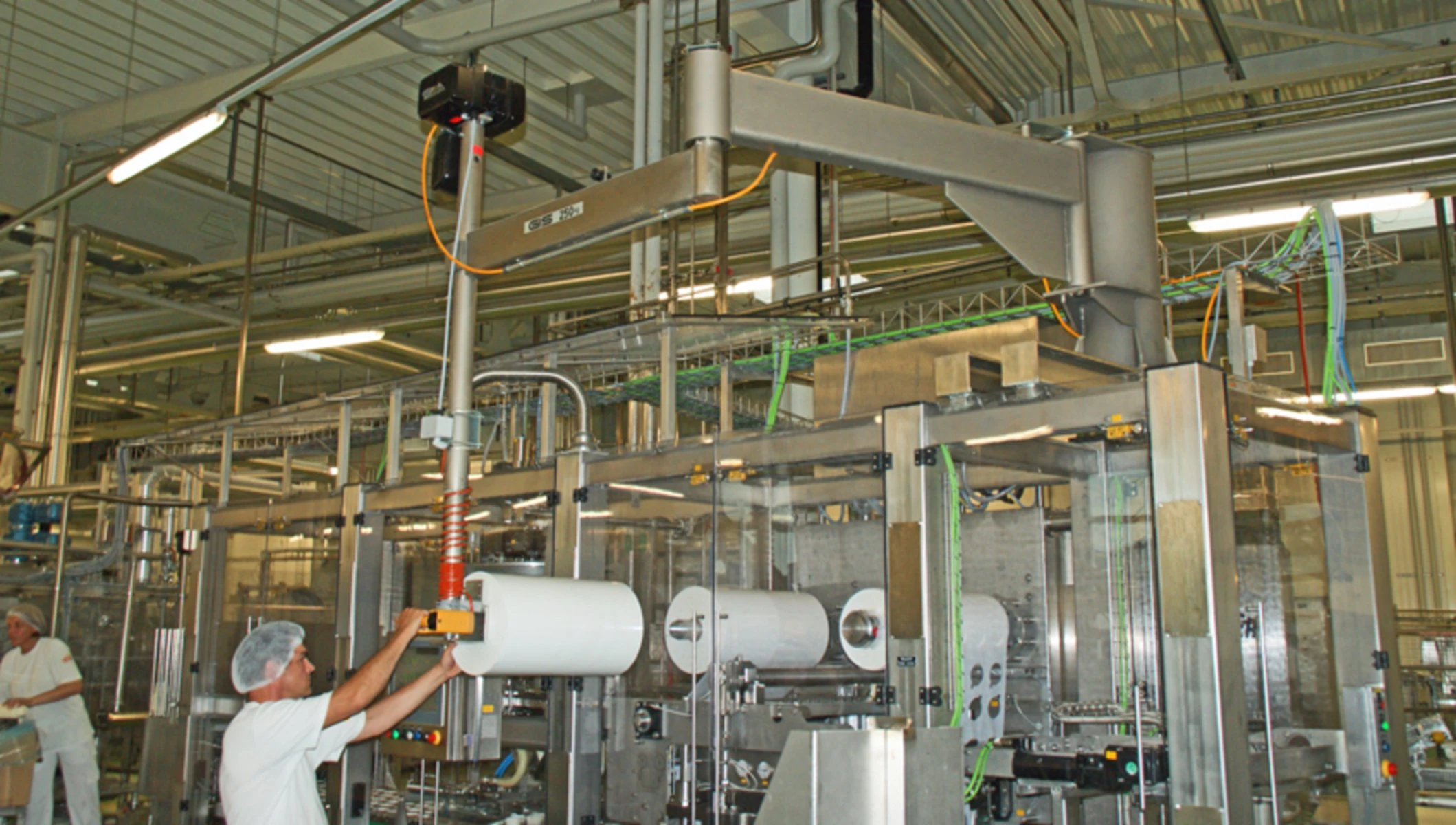

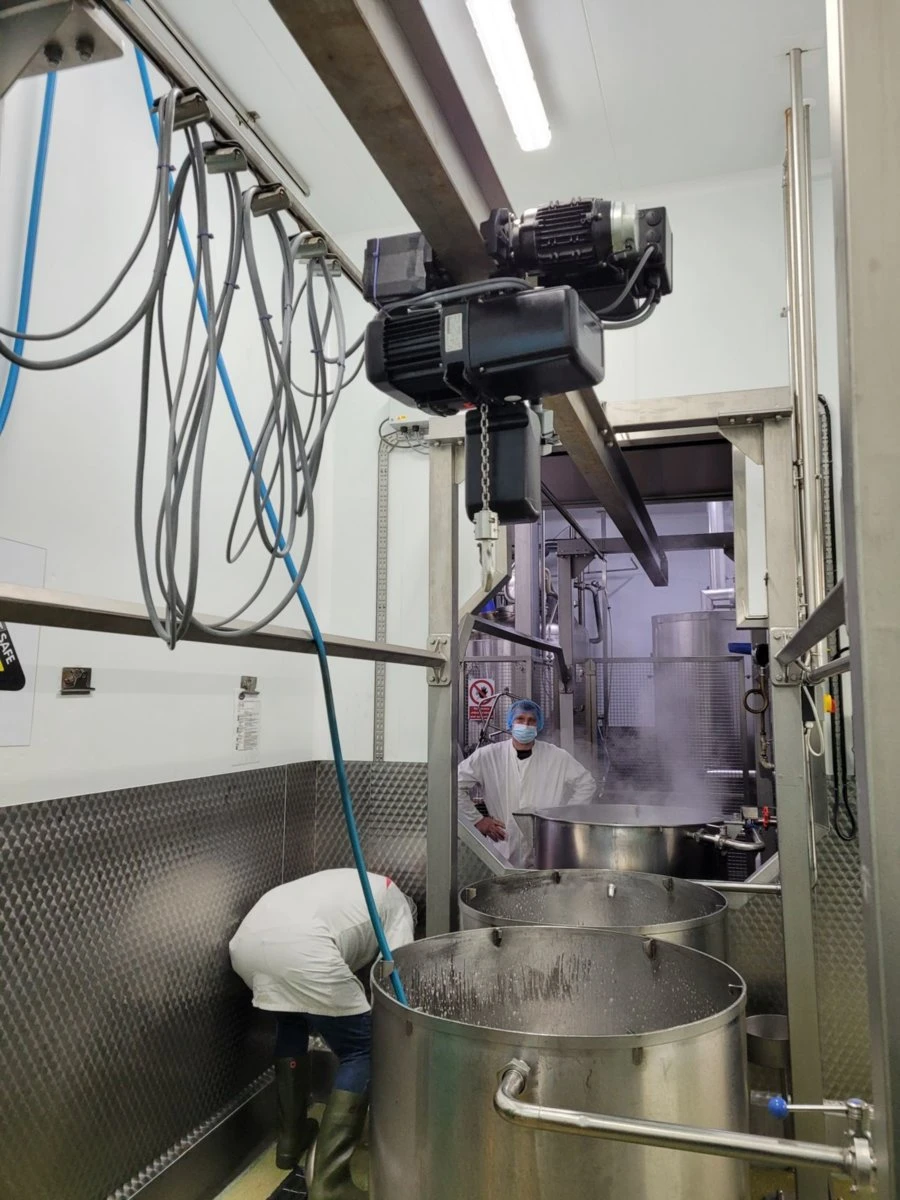

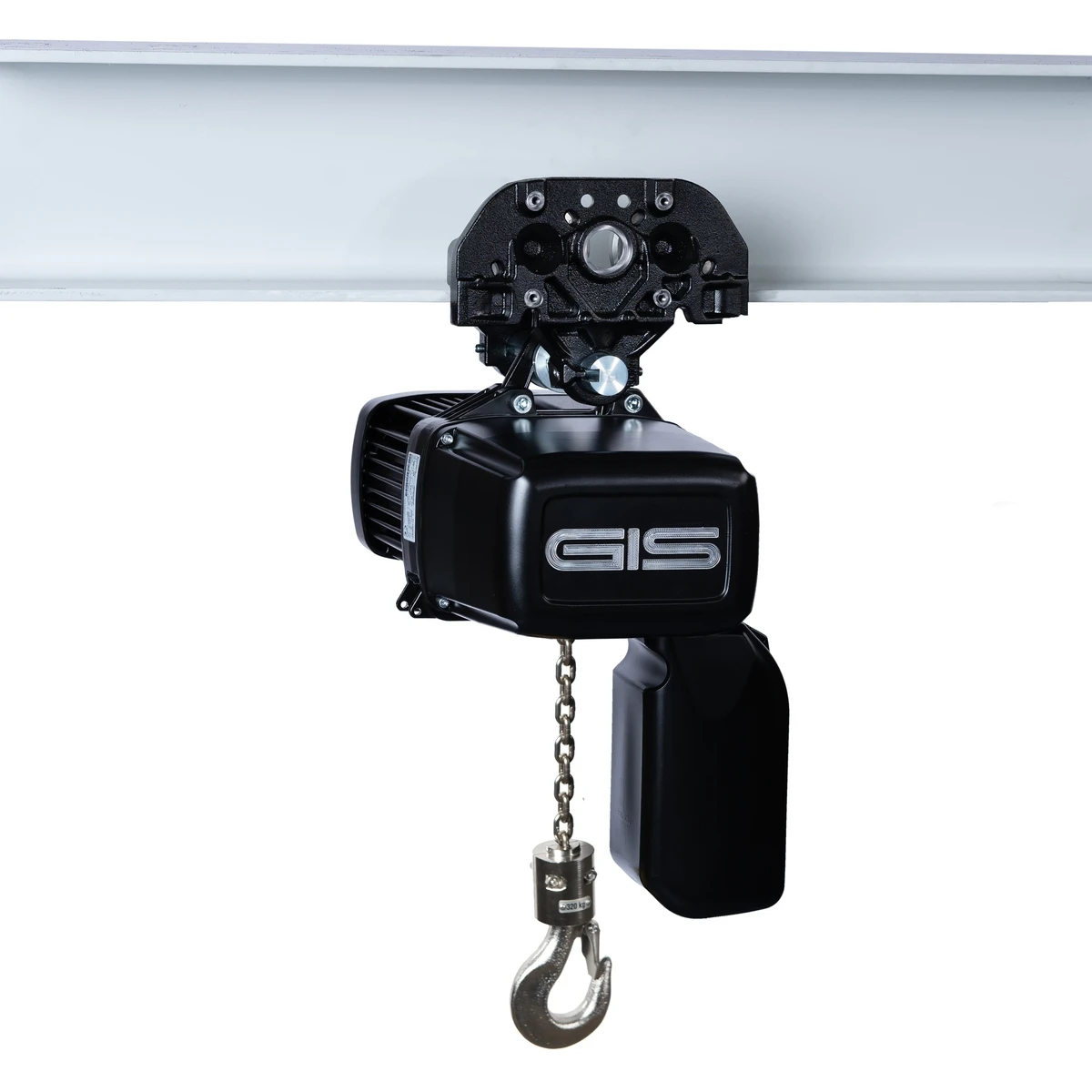

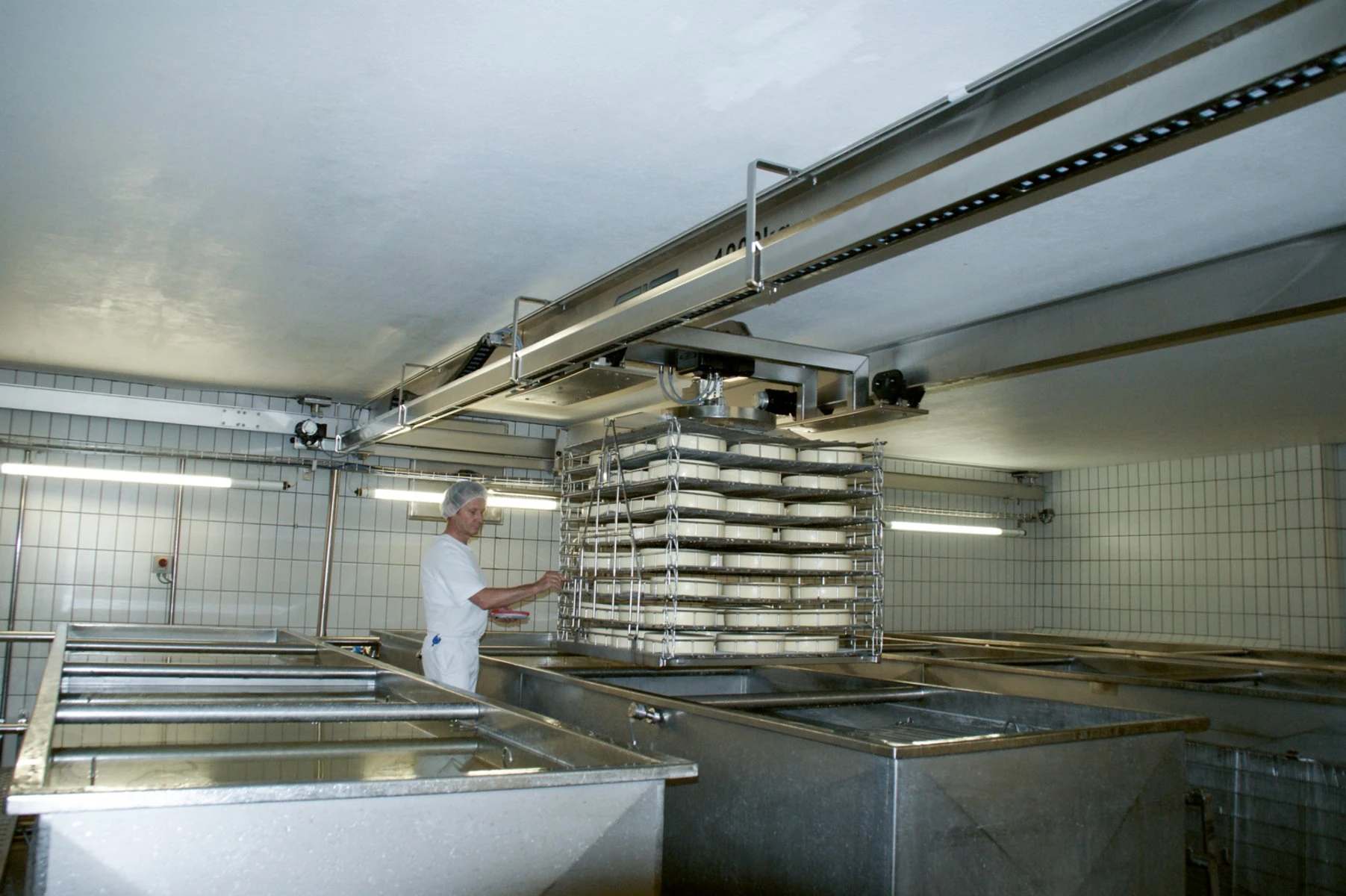

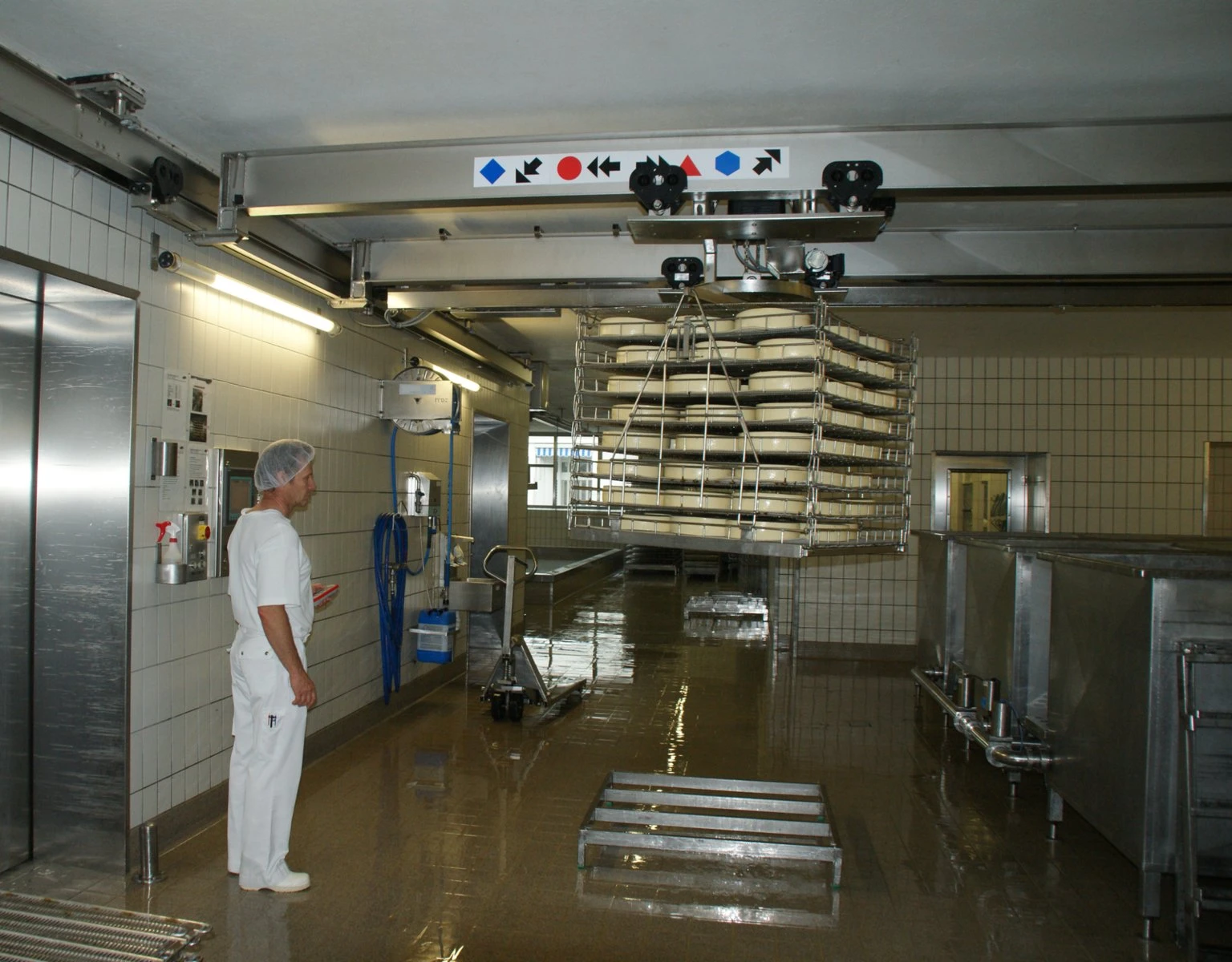

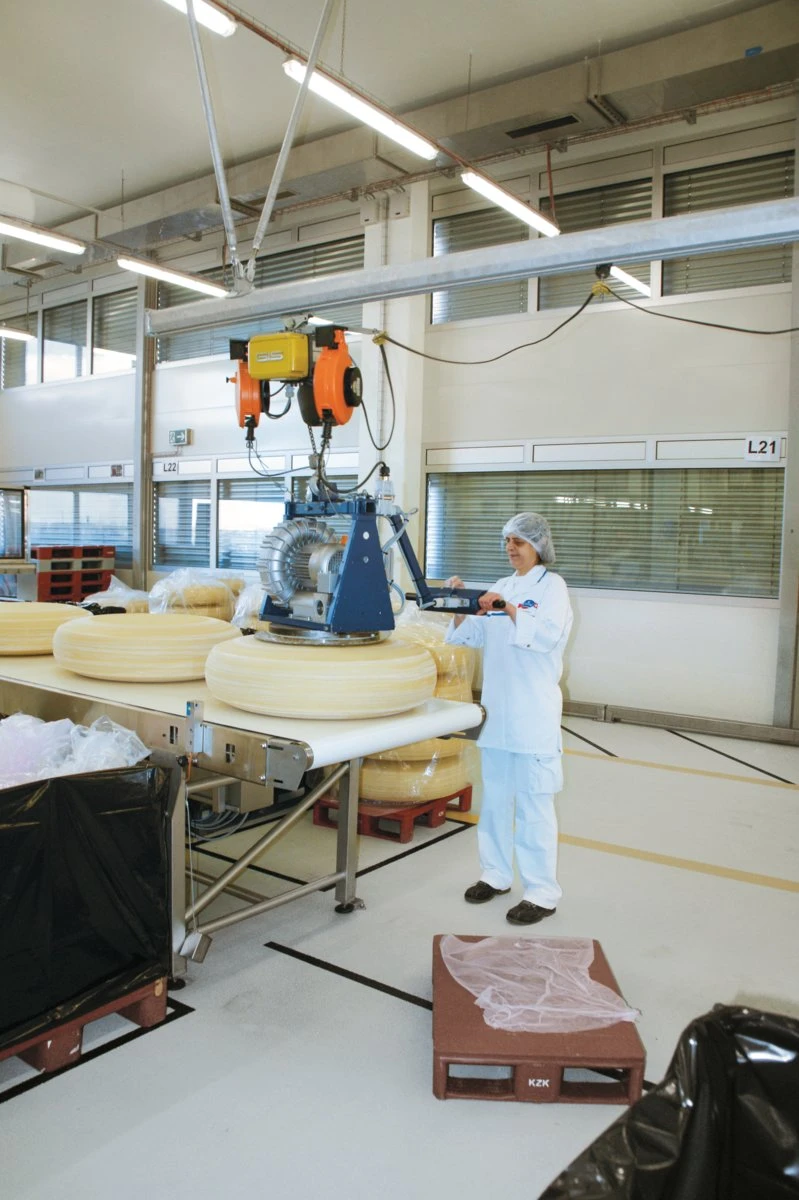

GIS GPR – tai korozijai atspari patikrintos GIS GP elektrinės grandininės talės versija, specialiai sukurta naudojimo srityse, kuriose dėl nepriekaištingos švaros reikalavimų arba agresyvios aplinkos standartinė talė netinka: maisto, gėrimų ir farmacijos gamyboje, švariosiose patalpose, chemijos gamyklose, nuotekų valymo įrenginiuose, lauke arba sūraus vandens aplinkoje. Tepalai atitinka NSF H1 reikalavimus dėl atsitiktinio sąlyčio su maistu.

Pagrindinės savybės

Visos apkrovą laikančios dalys yra atsparios korozijai: nerūdijančiojo plieno apvalių grandžių krovininė grandinė, tvirtinimo elementas, apatinis kablio blokas, grandinės kreiptuvas, krovinio kablys, kablio arba ąsinio varžto pakaba ir varžtai

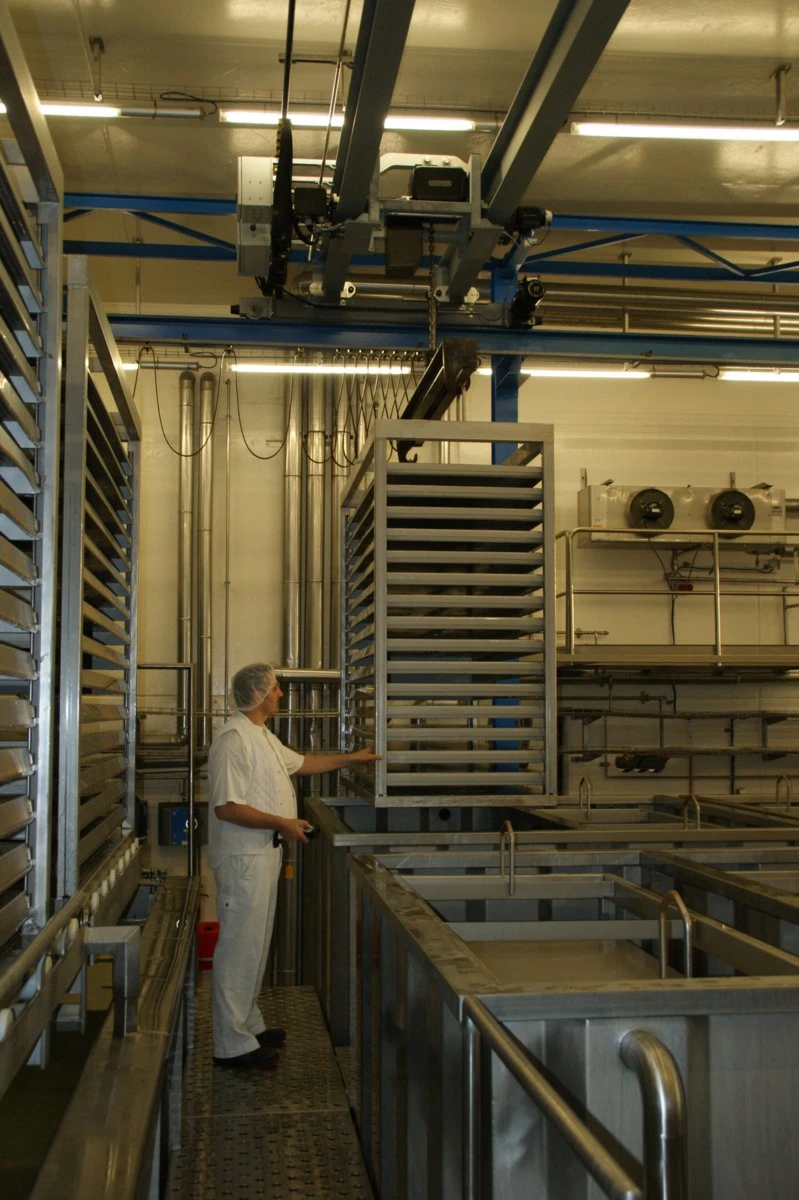

Aliuminio korpusas ir galinis ribotuvas padengti katodinio panardinamojo dažymo (KTL) danga – atsparūs vandeniui, alyvoms, silpniems šarmams bei rūgštims; danga nesilupa
Standartiškai naudojamas su maistu suderinamas reduktoriaus tepalas (NSF H1); papildomai galima rinktis su maistu suderinamą grandinės tepimo alyvą

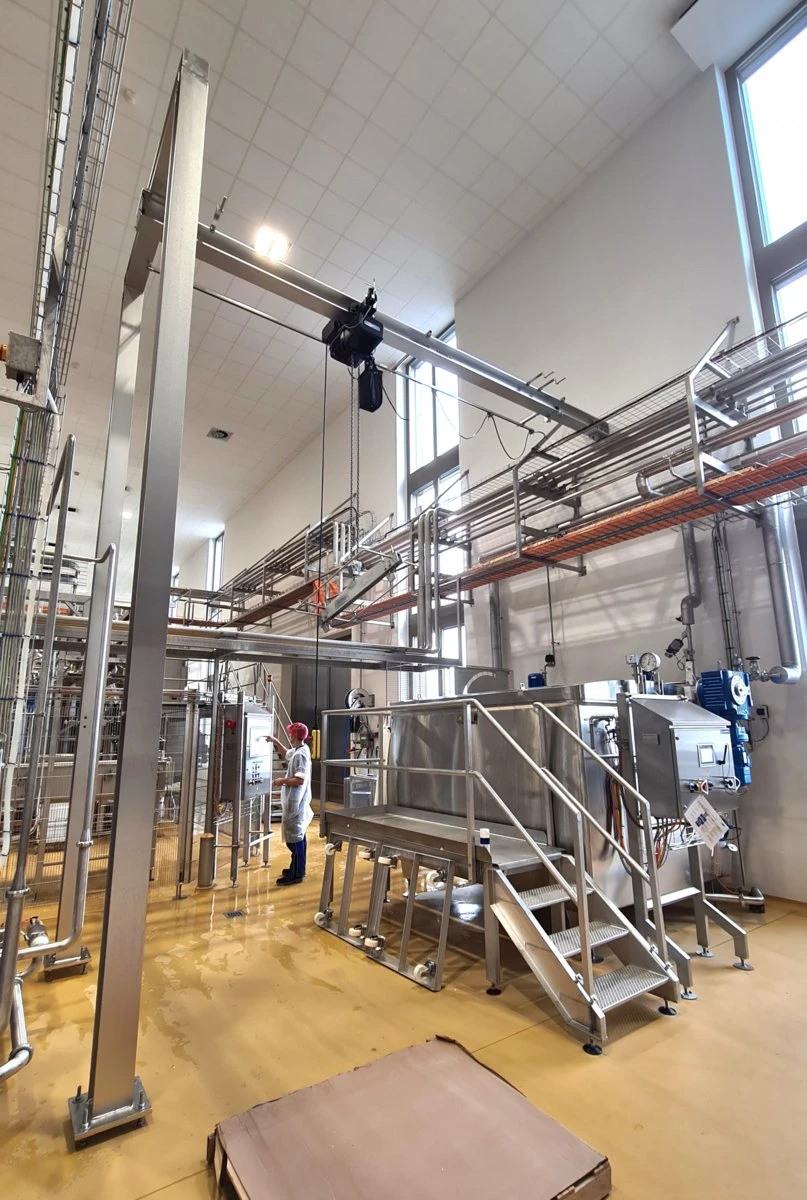

Apsaugos klasė IP65, izoliacijos klasė F

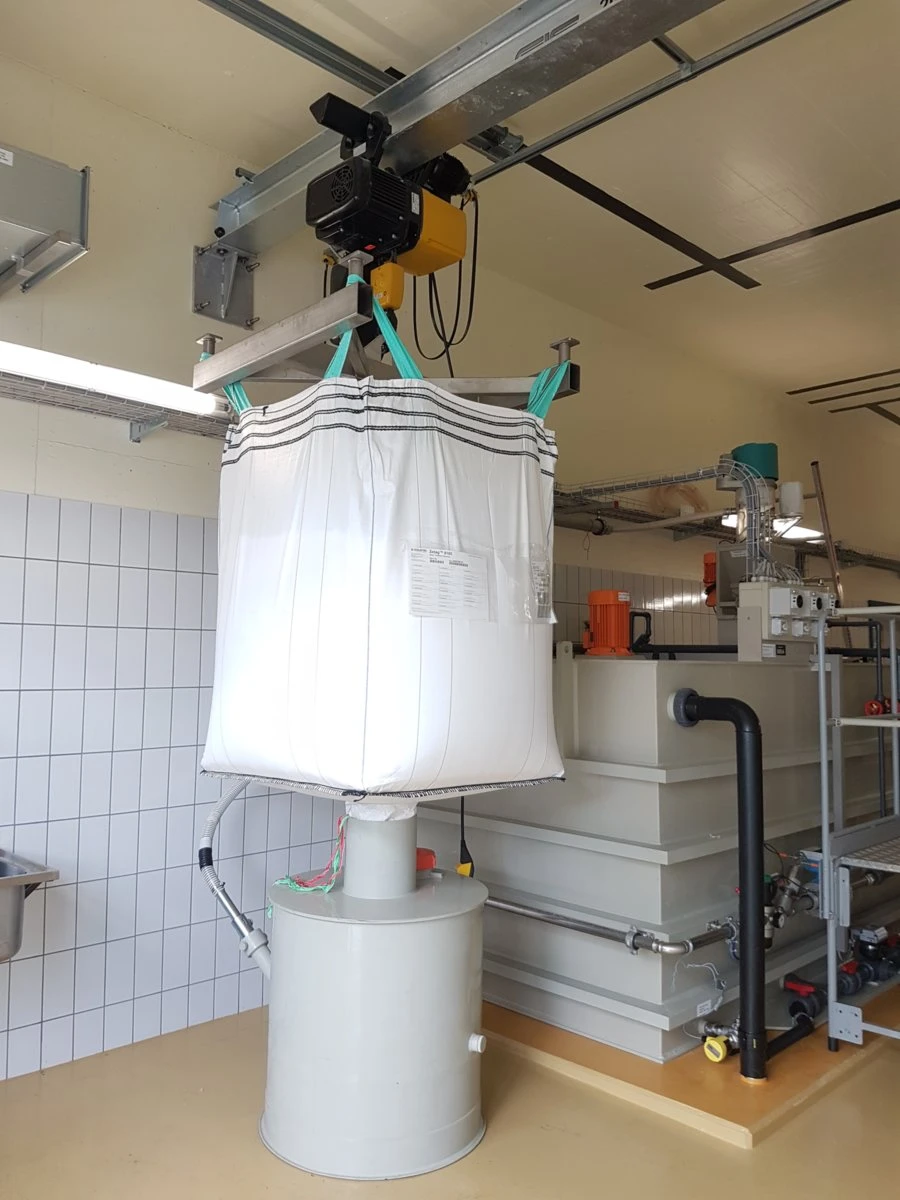

Keliamoji galia 125–1250 kg: GPR 500 – iki 630 kg, GPR 1000 – iki 1250 kg (2 grandinės šakos, darbo režimo klasė A4/M4). Vardinės vertės yra mažesnės nei standartinių GP grandininių talių, nes nerūdijančiojo plieno grandinės stiprio rodikliai yra mažesni
Darbo režimo klasės A4/M4 ir A5/M5 (ISO 4301-1 / FEM); papildomai siūloma versija su dažnio keitikliu (FU), užtikrinančiu sklandų paleidimą
Galimos vienfazės 230 V versijos: visi GPR 500 greičio profiliai ir lėtaeigė GPR 1000 /NL versija

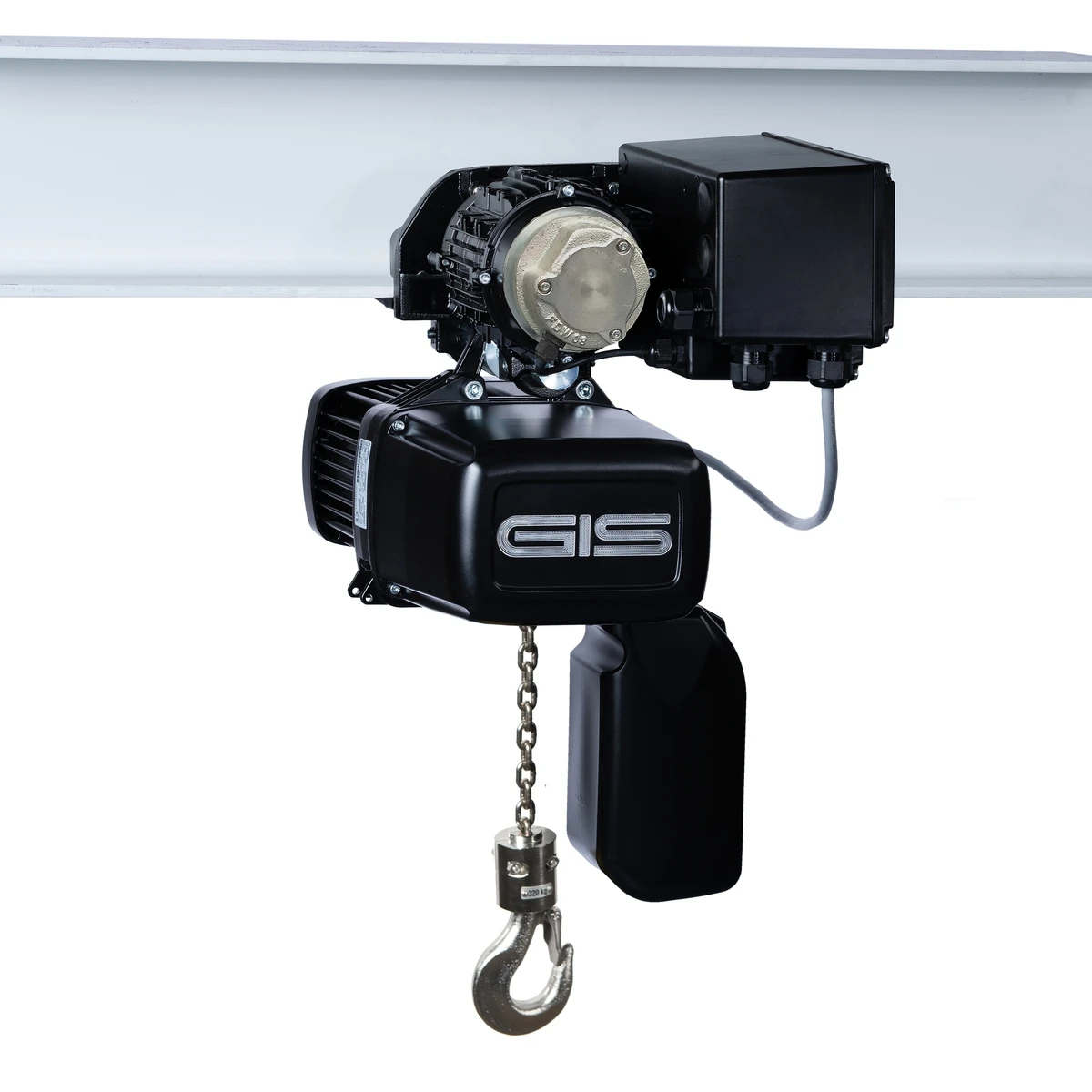

Galimas korozijai atsparus rankinis (GHFR) arba motorizuotas (GMFR) talės vežimėlis
Atitinka Mašinų direktyvą 2006/42/EB

Techninė apžvalga

Modelis / SKU: GIS-GPR (GPR 500 / GPR 1000)
Gaminių grupė: elektrinės grandininės talės
Keliamoji galia: 125 / 160 / 250 / 320 / 500 / 630 / 1000 / 1250 kg
Kėlimo aukštis: 3–60 m (nerūdijančiojo plieno grandinės kaina skaičiuojama už metrą)
Darbo režimo klasė: A4/M4, A5/M5 (ISO 4301-1 / FEM)
Maitinimas: 3 × 400 V / 3 × 230 V / 1 × 230 V, 50 Hz
Apsaugos klasė: IP65
Krovinio kablys: nerūdijančiojo plieno, pagal DIN 15401
Tipinės naudojimo sritys: maisto ir gėrimų pramonė, farmacijos bei chemijos gamyklos, nuotekų valymo įrenginiai, lauko ir sūraus vandens aplinka

Internetu pasirinkite keliamąją galią, kėlimo aukštį, darbo režimo klasę, greičio profilį, maitinimo įtampą, talės vežimėlį ir papildomą įrangą, tada pridėkite talę į krepšelį arba kainos užklausą. Kiekvienos konfigūracijos kaina apskaičiuojama pagal galiojantį GIS gamyklos kainoraštį.

Specifikacijos

Modelis	Keliamoji galia (darbo režimo klasė)	Kėlimo greitis, 50 Hz	Savasis svoris (3 m kėlimo aukštis)
GPR 500 – 1 grandinės šaka	320 kg @ M4 / 250 kg @ M5	8 m/min. (N)	26 kg
GPR 500 – 2 grandinės šakos	630 kg @ M4 / 500 kg @ M5	4 m/min. (N)	28 kg
GPR 1000 – 1 grandinės šaka	630 kg @ M4 / 500 kg @ M5	8 m/min. (N)	56 kg
GPR 1000 – 2 grandinės šakos	1250 kg @ M4 / 1000 kg @ M5	4 m/min. (N)	59 kg

Grandinė: nerūdijančiojo plieno apvalių grandžių grandinė pagal FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL profiliuose greitis sumažinamas perpus, NF profiliuose naudojamas dviejų greičių 8/2 (4/1) variklis, o SF – greitasis 16/4 m/min. profilis (GPR 500, sumažinta keliamoji galia). Vienfazės 230 V versijos: GPR 500 (N/NL), GPR 1000 (tik NL). Keliamosios galios vertės nustatytos pagal techninių duomenų lapus 9511.9205.5 / 9515.9205.5.

Charakteristikos

Keliamoji galia	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Kėlimo aukštis	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Darbo klasė (ISO/FEM)	A4/M4, A5/M5
Apsaugos klasė	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
