GIS GPH Handy elektrinė grandininė talė su rankine valdymo rankena

Suprojektuota ir išbandyta pagal: EN 14492-2

3D peržiūra Vilkite, kad pasuktumėte · slinkite, kad pakeistumėte mastelį

Grįžti į katalogą

GIS GPH Handy elektrinė grandininė talė su rankine valdymo rankena, 100–500 kg

Name: GIS GPH Handy elektrinė grandininė talė su rankine valdymo rankena, 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

SKU šaknis: GIS-GPH | Rinka: LT | Lokalė: lt

Kaina Toliau sukonfigūruokite keltuvą — pasirenkant parinktis, kaina, svoris ir pristatymo informacija atnaujinami realiuoju laiku.

Brošiūra Skrajutė Klausimynas Naudojimo instrukcija CE deklaracija Grandinės talpykla GPMH250 brėžinys GPH500 brėžinys Atsarginės dalys

Kategorijos: Elektrinės grandininės talės

Žymos: Elektrinės talės, Dirbtuvių kranai

Kainos pagal kiekį — sutaupykite iki 12% Nuolaida automatiškai apskaičiuojama pagal tarpinę krepšelio sumą.

Kiekis	Nuolaida
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% komplektinio pirkimo nuolaida, kai šiame užsakyme derinamos bent dviejų prekių kategorijų prekės (pvz. keltuvas + gembinis kranas). Kartu su kainomis pagal kiekį bendra nuolaida gali siekti 15%.

Sukonfigūruokite keltuvą

Pasirinkite keliamąją galią, tarpatramį ir parinktis. Kaina, svoris ir pristatymo informacija atnaujinami iš karto.

0 žingsnis — privaloma

Kaip naudosite šį keltuvą?

Pasirinkite tinkamiausią variantą. Kiekvienai darbo režimo klasei taikomas atskiras keliamosios galios diapazonas: kuo intensyvesnis naudojimas, tuo mažesnė vardinė apkrova. Pasirinkus lengvesnę klasę, nei reikia faktinėmis naudojimo sąlygomis, gamintojo garantija netenka galios ir kyla variklio gedimo pavojus. Jei abejojate, pasirinkite aukščiausią numatomą klasę — ji atitiks faktiškai reikalingą keltuvą.

1 Keliamoji galia — kg

2 Kėlimo aukštis (modelis) — m

3 Maitinimo šaltinis

„Handy“ talės gaminamos tik trifaziam elektros tinklui — dirbtuvių standartas yra 3 × 400 V. Vienfazių versijų kataloge nėra.

4 Kėlimo greitis

Dviejų greičių NF (8/2 m/min) yra standartinė Handy konfigūracija – lėtoji pakopa leidžia tiksliai nustatyti padėtį. SF padidina greitį iki 16/4 m/min esant pusei nominaliosios keliamosios galios. GPH 500 (4 m) taip pat siūlomas kaip vieno greičio N arba lėtoji NL versija.

5 Krovinio tvirtinimo įtaisas

Handy krovinio pakabinimo įtaisai montuojami prie rankenos, kad krovinius būtų galima greitai pritvirtinti. Srieginio varžto jungtis M12 pritaikyta individualiems krovinio pakabinimo įtaisams.

6 Grandinės laisvumo jungiklis

Sustabdo talę, jei grandinė atsilaisvina (padėjus krovinį arba sugedus atramai). Įtraukta į GPH 500 katalogą.

7 Šiluminė apsauga

Klixon termostatas apsaugo talės variklį nuo perkaitimo intensyviai cikliškai valdant rankiniu būdu. Kataloge skirtas GPH 500 modeliui (GP 250/500 korpusas).

8 Eksploatacinių duomenų skaitiklis

Registruoja darbo valandas, ciklus ir perkrovas techninės priežiūros planavimui. Įtraukta į GPH 500 katalogą (GP 250/500 korpusas).

Konfigūracija —

Grynoji kaina —

Kiekis

Kiekio kainodara — sutaupykite iki 12 %

Kiekis	Nuolaida

Komplekto akcija: papildoma 3 % nuolaida, kai šiame užsakyme derinamos bent dviejų produktų kategorijų prekės (pvz., talė + konsolinis kranas).

Kainos išskaidymas

Bendra suma (be PVM)	—

Numatomas svoris —
Pristatymo terminas —
Montavimo komplekto lygis —
Bendrasis aukštis —

Pristatymo kainos apskaičiavimas

Pristatymo šalis

—

Aukščiau nurodykite pristatymo šalį, kad matytumėte preliminarią transportavimo kainą.

Norint konfigūruoti šį produktą, būtina „JavaScript“. Susisiekite su mumis dėl individualiai parengto komercinio pasiūlymo.

Reikia individualaus pasiūlymo?

Pateikite savo reikalavimus naudodami pasiūlymo užklausos formą — ši prekė bus įtraukta automatiškai, o vienoje užklausoje galėsite pridėti daugiau prekių.

Prašyti komercinio pasiūlymo

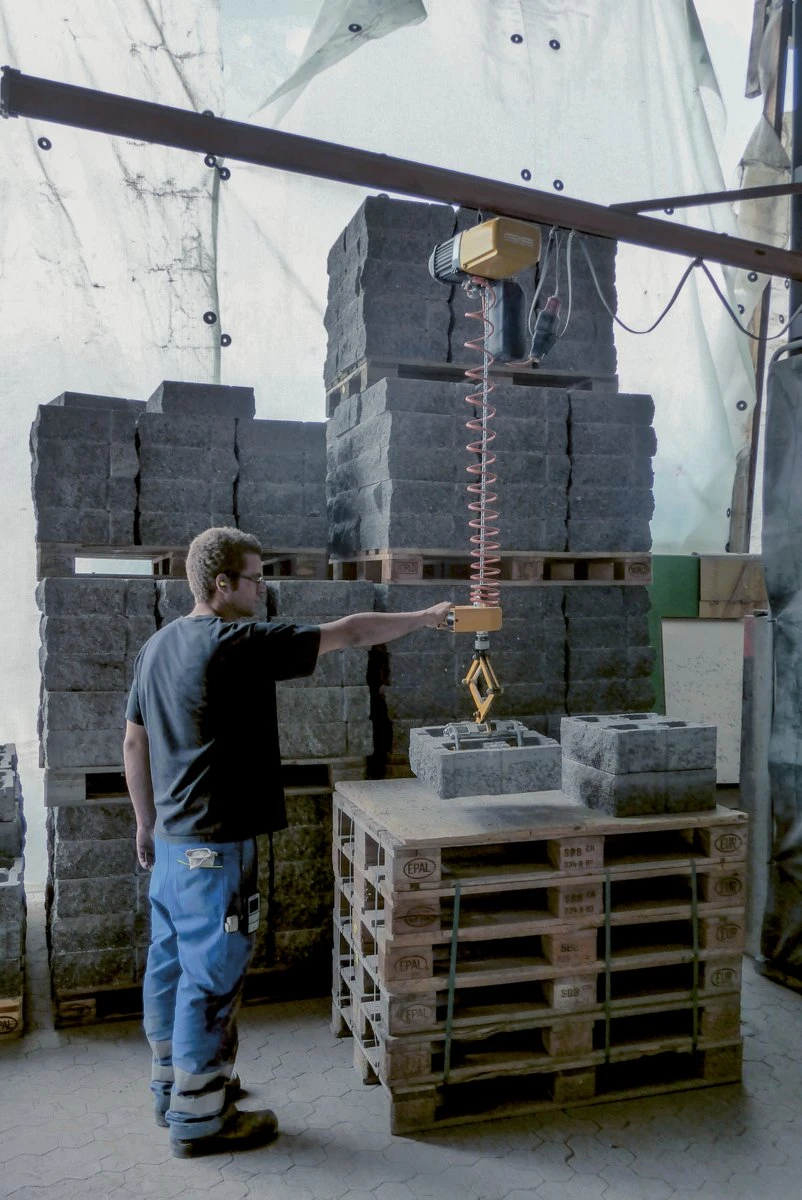

GIS Handy GPMH 250 ir GPH 500 modelių valdymo rankena montuojama tiesiai ant krovinio grandinės. Operatorius viena ranka nukreipia krovinį ir valdo talę, todėl įranga idealiai tinka greitam ir tiksliam krovinių tvarkymui darbo vietose. Kadangi rankena yra grandinės gale, papildoma įtempimo mažinimo priemonė nereikalinga, o grandinę galima tiksliai nukreipti.

Pagrindinės savybės

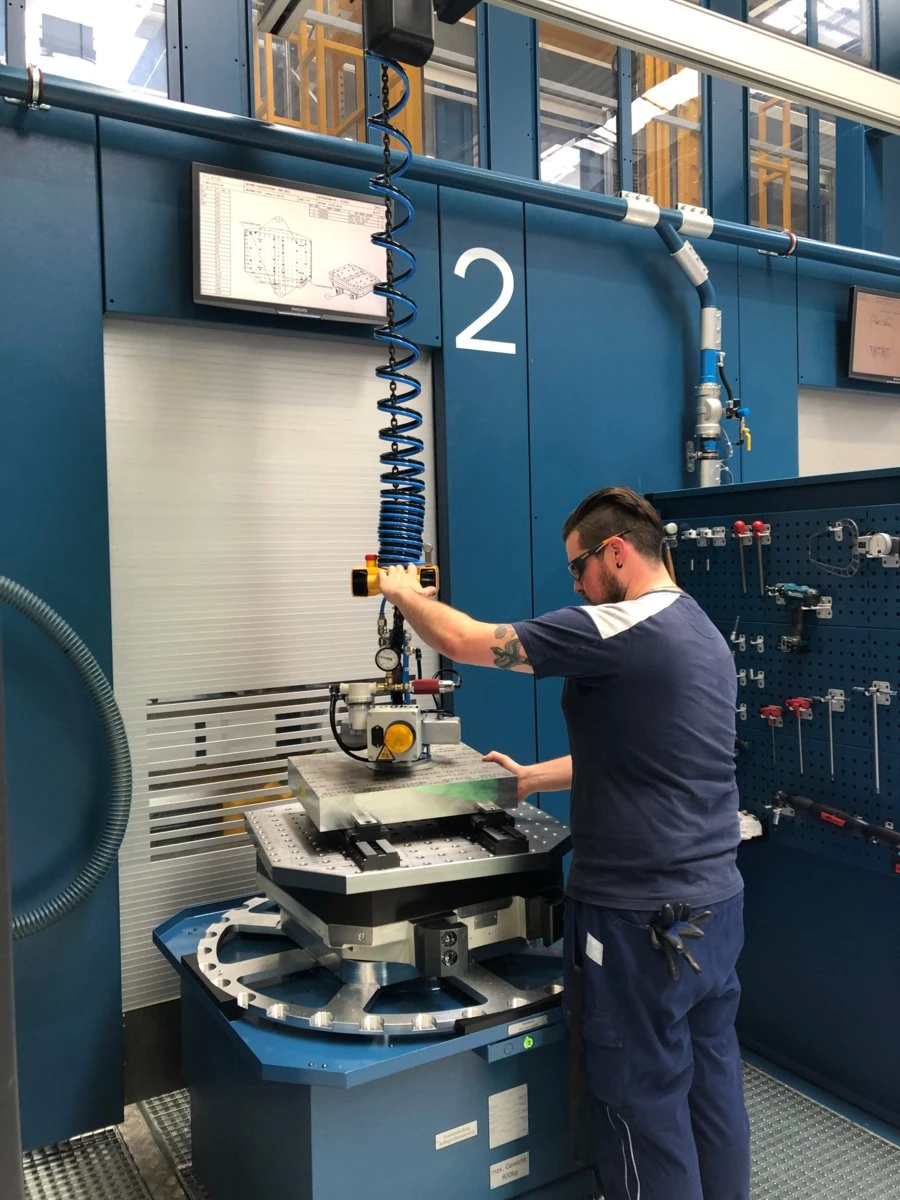

Valdymo rankena pritvirtinta grandinės gale – operatorius viena ranka nukreipia krovinį ir valdo kėlimą; nereikia pakabinamo valdymo pulto ar valdymo kabelio
Tinka kairiarankiams ir dešiniarankiams operatoriams; valdymo rankenos ritė visada grįžta į pradinę padėtį
GPMH 250: sukurtas GPM 250 mini talės pagrindu – keliamoji galia iki 250 kg, standartinis 3 m kėlimo aukštis ir tik 19 kg savasis svoris

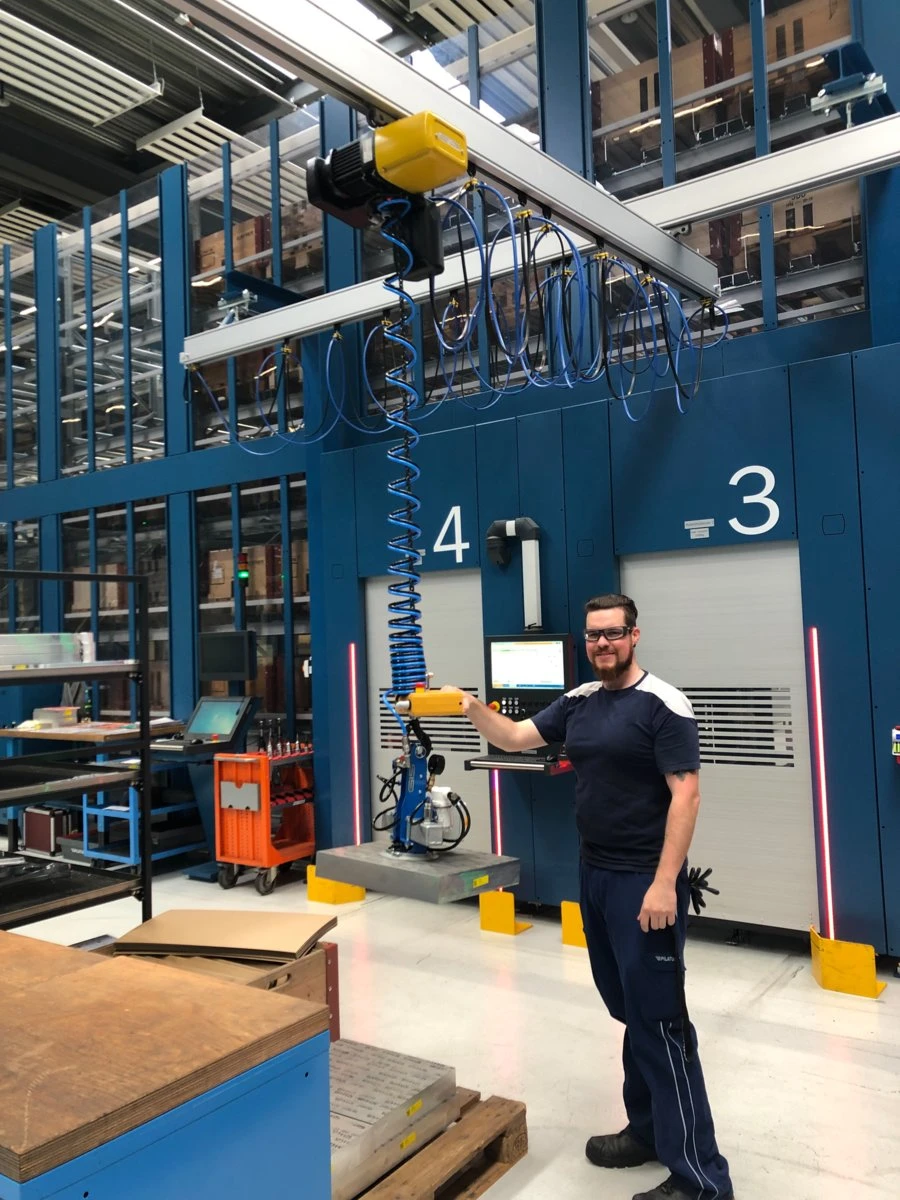

GPH 500: sukurtas GP 500 pagrindu – keliamoji galia iki 500 kg, standartinis 4 m kėlimo aukštis, 25 kg savasis svoris; kataloge siūloma iki A7/M7 darbo režimo klasės (3 pamainų darbui)
Greičio profiliai: dviejų greičių NF 8/2 m/min (standartinis) arba spartusis SF 16/4 m/min, naudojamas esant pusei keliamosios galios; GPH 500 taip pat siūlomas vieno greičio N (8 m/min) arba lėtaeigis NL (4 m/min)
Greitas krovinio tvirtinimas: fiksuotas krovinio kablys, sukamasis krovinio kablys (GPH 500) arba M12 srieginio varžto jungtis individualiems krovinio pakabinimo įtaisams
Pasirenkamas laisvos grandinės jungiklis (GPH 500) sustabdo talę grandinei atsipalaidavus
Apsaugos klasė IP65, izoliacijos klasė F, krovinio kablys pagal DIN 15401; trifazis elektros tinklas (3 × 400 V / 3 × 230 V)
GPH 500 versijos su dažnio keitikliu (FU) ir sklandžiuoju paleidimu bei Handy teleskopinis modelis GPHT 500, skirtas ekscentriniams kroviniams, tiekiami pagal užklausą
Atitinka Mašinų direktyvą 2006/42/EB

Techninė apžvalga

Modelis / SKU: GIS-GPH (GPMH 250 / GPH 500)
Gaminių grupė: elektrinės grandininės talės
Keliamoji galia: 100–500 kg
Kėlimo aukštis: 3 m (GPMH 250) / 4 m (GPH 500), nustatytas pagal Handy komplektą
Kėlimo greitis: 8/2 m/min (NF) arba 16/4 m/min (SF); GPH 500 taip pat 8 m/min (N) arba 4 m/min (NL)
Darbo režimo klasė: A5/M5–A6/M6 (GPMH 250), iki A7/M7 (GPH 500)
Maitinimas: 3 × 400 V / 3 × 230 V, 50 Hz
Apsaugos klasė: IP65

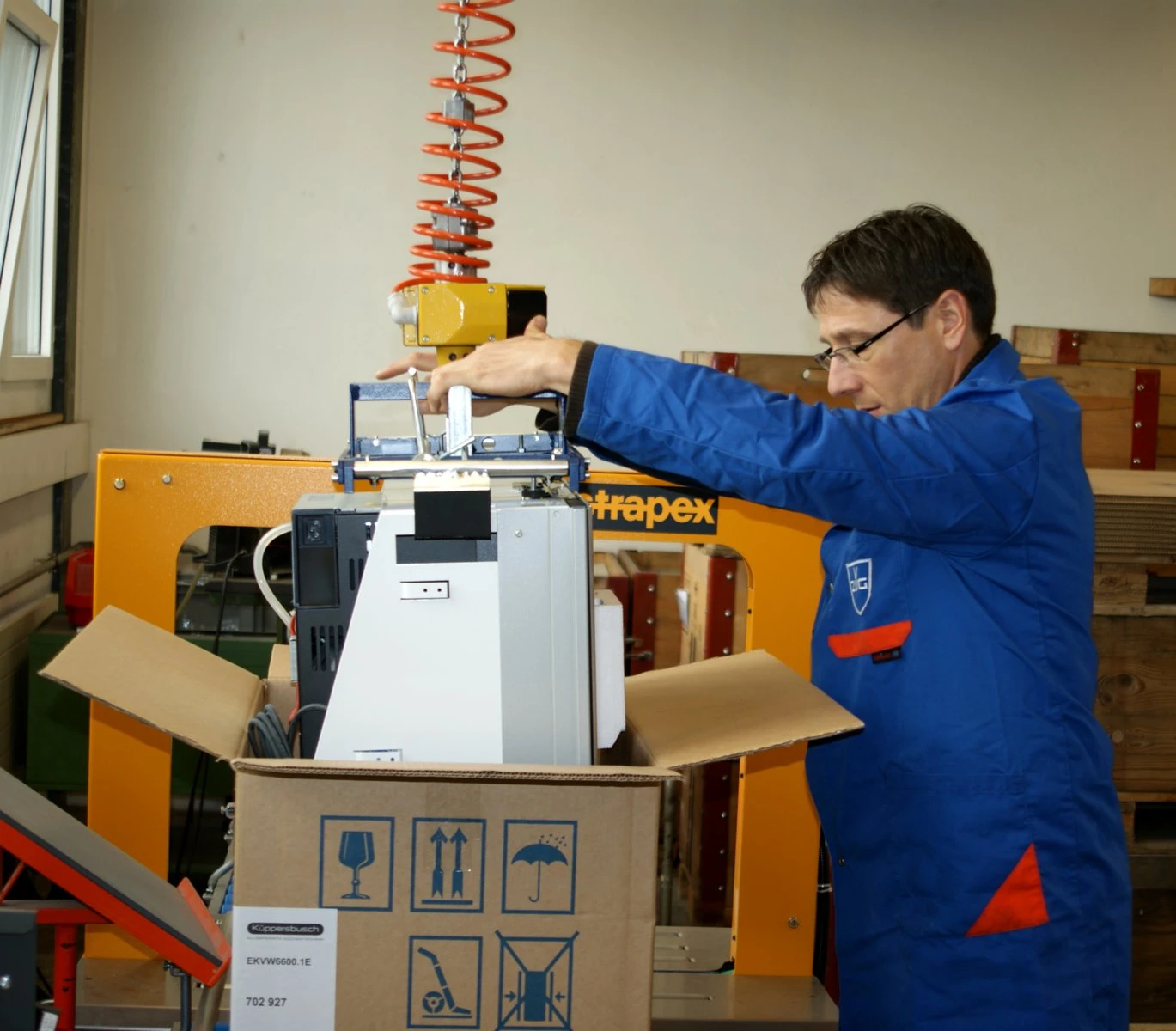

Tipinės naudojimo sritys: surinkimo darbo vietos, staklių ir įrenginių aprūpinimas ruošiniais, pakavimo linijos, tikslus ruošinių padėties nustatymas viena ranka

Internetu pasirinkite keliamąją galią, modelį ir kėlimo aukštį, darbo režimo klasę, greičio profilį bei krovinio tvirtinimo elementą, tada įtraukite talę į krepšelį arba kainos užklausą. Kiekvienos konfigūracijos kaina apskaičiuojama pagal tuo metu galiojantį GIS gamyklos kainoraštį.

Charakteristikos

Keliamoji galia	100–500 kg
Kėlimo aukštis	3 m (GPMH 250), 4 m (GPH 500)
Kėlimo greitis	iki 16/4 m/min (SF)
Darbo klasė (ISO/FEM)	M5–M7 (A5–A7)
Apsaugos klasė	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
