GIS GPFU elektrinė grandininė talė su dažnio keitikliu, 100–2500 kg

Name: GIS GPFU elektrinė grandininė talė su dažnio keitikliu, 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU šaknis: GIS-GPFU | Rinka: LT | Lokalė: lt

Kaina Toliau sukonfigūruokite keltuvą — pasirenkant parinktis, kaina, svoris ir pristatymo informacija atnaujinami realiuoju laiku.

Brošiūra Skrajutė Klausimynas Naudojimo instrukcija CE deklaracija GPFU brėžinys Atsarginės dalys

Kategorijos: Elektrinės grandininės talės

Žymos: Elektrinės talės, Dirbtuvių kranai

Kainos pagal kiekį — sutaupykite iki 12% Nuolaida automatiškai apskaičiuojama pagal tarpinę krepšelio sumą.

Kiekis	Nuolaida
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% komplektinio pirkimo nuolaida, kai šiame užsakyme derinamos bent dviejų prekių kategorijų prekės (pvz. keltuvas + gembinis kranas). Kartu su kainomis pagal kiekį bendra nuolaida gali siekti 15%.

Sukonfigūruokite keltuvą

Pasirinkite keliamąją galią, tarpatramį ir parinktis. Kaina, svoris ir pristatymo informacija atnaujinami iš karto.

0 žingsnis — privaloma

Kaip naudosite šį keltuvą?

Pasirinkite tinkamiausią variantą. Kiekvienai darbo režimo klasei taikomas atskiras keliamosios galios diapazonas: kuo intensyvesnis naudojimas, tuo mažesnė vardinė apkrova. Pasirinkus lengvesnę klasę, nei reikia faktinėmis naudojimo sąlygomis, gamintojo garantija netenka galios ir kyla variklio gedimo pavojus. Jei abejojate, pasirinkite aukščiausią numatomą klasę — ji atitiks faktiškai reikalingą keltuvą.

1 Keliamoji galia — kg

2 Kėlimo aukštis — m

3 Maitinimo šaltinis

GPFU talės skirtos tik trifaziam elektros tinklui (dažnio keitikliui reikalingas trifazis maitinimas) — 3 × 400 V yra standartinė cecho įtampa. Vienfazių versijų su dažnio keitikliu nėra.

4 Kėlimo greitis

Integruotas dažnio keitiklis (15–87 Hz) užtikrina švelnųjį paleidimą ir tolygų dviejų pakopų greičio valdymą standartiniu pultu. N pasiekia 9.6 m/min greitį su 1 grandinės šaka; NL sumažina greičius perpus, kad būtų galima tiksliau nustatyti padėtį. Konfigūracijos su 2 grandinės šakomis padvigubina keliamąją galią ir perpus sumažina greitį. Greitėjimo rampos ir greičiai reguliuojami gamykloje.

5 Pakabos vežimėlis (GHF / GMF)

Pasirenkamasis GIS pakabinamas talės vežimėlis, skirtas talei judėti išilgai dvitėjinės sijos. GHF yra rankinis (stumiamas rankomis), o GMF – variklinis. Pridėjus vežimėlį, talė turi būti tvirtinama ąsiniu varžtu (GIS techninis reikalavimas), todėl pakabinimo ant kablio parinktis tampa negalima. Į variklinio GMF kainą įtrauktas privalomas GMF-GP jungiamasis kabelis (CHF 21).

6 Lentynos plotis (sijos plotis)

Dvitėjinės sijos / monobėgio lentynos, kuria juda vežimėlis, plotis. Standartinių diapazonų gaminiai tiekiami iš gamyklos be priemokos; platesnėms sijoms gali būti taikoma priemoka už atraminio varžto arba atsvaros tvirtinimą. Išmatuokite sijos lentynos (viršutinės horizontalios briaunos) plotį milimetrais.

7 Pakaba

Pakaba su ąsiniu varžtu yra standartinis stacionarus tvirtinimo būdas. Pakaba su kabliu leidžia perkelti talę nuo vieno vežimėlio ant kito neperjungiant elektros laidų.

8 Grandinės dėžė / talpykla

Keliant grandinės surinkimo talpa surenka laisvąją grandinės dalį. Plastikinė talpa yra pigiausia, tekstiliniuose maišuose telpa daugiau grandinės, o MF versijos (su lakštinio metalo rėmu) sumažina konstrukcinį aukštį, kai montavimo erdvės aukštis ribotas.

9 Reduktorinis galinis jungiklis

Standartinis krumplinės pavaros galinis jungiklis įskaičiuotas 3 fazių modeliams. Dviguba avarinio stabdymo sistema suteikia antrąjį perteklinį išjungimo įtaisą. Aukštiems įrenginiams būtini išoriniai galiniai ribotuvai; jie veikia tik su tekstiliniu grandinės surinkimo maišu.

10 Įtampa / sertifikavimas

Standartinės ES įtampos įskaičiuotos. Speciali įtampa apima nestandartines variklio apvijas. CSA/CUS versijai suteikiami Šiaurės Amerikos sertifikatai (tik 60 Hz).

11 Valdymo jungiklis / pakabinamas valdymo pultas

Premium jungiklių variantai pasirenkami papildomai prie standartinio pakabinamo valdymo pulto; faktinis valdymo kabelio ilgis pasirenkamas kitame etape. Pasirinkus motorizuotą GMF vežimėlį, automatiškai priskiriamas 4 mygtukų pakabinamas valdymo pultas + ES (GIS techninis reikalavimas).

12 Valdymo kabelio ilgis

Standartinis pagal kėlimo aukštį parinktas kabelis yra GIS kataloge nurodyto ilgio (2 mygtukų: kėlimo aukštis − 1.2 m; 4 mygtukų: kėlimo aukštis − 1 m). Jei reikia kitokio ilgio (pvz., kelių lygių įrenginiams), vilkite slankiklį arba įveskite bet kurią vertę nuo 2 iki 60 m. Katalogo kainų pakopos taikomos, kai pasirinktas ilgis atitinka standartinį 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m kėlimo aukštį; kitais atvejais taikoma bazinio komplekto kaina + kaina už metrą.

13 Apsauginis krovinio kablys

Standartinį krovinio kablį pakeičia apsauginiu kabliu (su užraktu ir didesniu saugos koeficientu). Privaloma kai kuriose statybos ir pramogų sektoriaus darbo vietose.

14 Antrasis stabdys

Papildomas rezervinis stabdys užtikrina didesnę saugą vykdant kėlimo darbus (pramogų industrijoje, keliant žmones).

15 Šiluminė apsauga

Variklio šiluminė apsauga. Klixon – bimetalinis jungiklis, fiziškai atveriantis valdymo grandinę pasiekus atjungimo temperatūrą; PTC – termistorius, kuris per relę perduoda signalą (variantas be atjungimo) arba išjungia variklį (variantas su atjungimu). Tai alternatyvios grandinės – pasirinkite vieną.

16 Eksploatacinių duomenų skaitiklis

Registruoja darbo valandas / ciklus prognozuojamajai techninei priežiūrai. Būtina 42 V valdymo įtampa (standartiniuose 3-Ph modeliuose).

17 Išjungimas aptikus grandinės laisvumą

Sustabdo talę, jei grandinė atsilaisvina (sugedus krovinio atramai). Privaloma kai kuriose žmonių kėlimo ir teatro įrangos naudojimo srityse.

18 Saugus radijo nuotolinio valdymo pultas

Belaidis 2 mygtukų valdymo pultas su avarinio stabdymo mygtuku. Standartinė 3 fazių talių valdymo įtampa yra 42 V, o specialaus žemosios įtampos valdymo — 24 V. Pasirinkimo jungikliu vienu pultu galima valdyti kelias tales.

Konfigūracija —

Grynoji kaina —

Kiekis

Kiekio kainodara — sutaupykite iki 12 %

Kiekis	Nuolaida

Komplekto akcija: papildoma 3 % nuolaida, kai šiame užsakyme derinamos bent dviejų produktų kategorijų prekės (pvz., talė + konsolinis kranas).

Kainos išskaidymas

Bendra suma (be PVM)	—

Numatomas svoris —
Pristatymo terminas —
Montavimo komplekto lygis —
Bendrasis aukštis —

Pristatymo kainos apskaičiavimas

Pristatymo šalis

—

Aukščiau nurodykite pristatymo šalį, kad matytumėte preliminarią transportavimo kainą.

Norint konfigūruoti šį produktą, būtina „JavaScript“. Susisiekite su mumis dėl individualiai parengto komercinio pasiūlymo.

Reikia individualaus pasiūlymo?

Pateikite savo reikalavimus naudodami pasiūlymo užklausos formą — ši prekė bus įtraukta automatiškai, o vienoje užklausoje galėsite pridėti daugiau prekių.

Prašyti komercinio pasiūlymo

GIS GPFU – tai patikimos GIS GP elektrinės grandininės talės versija su dažnio keitikliu. Standartinė talė perjungiama tarp dviejų fiksuotų greičių, o GPFU įsibėgėja ir lėtėja tolygiai. Tai idealus sprendimas, kai reikalingas didelis darbo ciklų skaičius, tikslus pozicionavimas arba švelnus jautrių krovinių tvarkymas.

Pagrindinės savybės

Integruotas dažnio keitiklis (2,2 kW GP 250/500 FU korpusuose ir 3,7 kW GP 1000 FU modelyje), valdantis keturių polių statorių – abi greičio pakopos sukuriamos elektroniniu būdu (15–87 Hz)
Švelnus paleidimas ir sustabdymas mažina krovinio, grandinės bei plieninės konstrukcijos apkrovas ir krovinio siūbavimą
Kėlimo greitis iki 9,6 m/min (N FU, 1 grandinės šaka) – didžiausio greičio diapazone maždaug 20 % didesnis nei standartinės dviejų greičių talės
Įsibėgėjimo kreivės ir abu greičiai individualiai reguliuojami gamykloje arba paleidimo metu
Skirta dideliam įjungimų dažniui ir darbui keliomis pamainomis: kiekvienas keliamosios galios ir grandinės šakų derinys kataloge nurodytas iki A7/M7 darbo režimo klasės; pagal užklausą siūlomas itin intensyvus 200 ciklų / 60 % ED režimas
Radijo trukdžių filtras – atitinka pramonės sektoriui taikomus EN 61000 elektromagnetinio suderinamumo reikalavimus (A klasė)
Dviejų pakopų mygtukinis valdymas naudojant standartinį GIS valdymo pultą arba nuotolinį radijo valdymą – specialūs operatoriaus mokymai nereikalingi
Apsaugos klasė IP65, izoliacijos klasė F, krovinio kablys pagal DIN 15401
Galimas rankinis (GHF) arba variklinis (GMF) vežimėlis; tik trifazis elektros tinklas
GP 1600 FU ir GP 2500 FU modeliai (iki 6300 kg, 5,5 kW dažnio keitiklis su stabdymo rezistoriumi) siūlomi pagal užklausą
Atitinka Mašinų direktyvą 2006/42/EB

Techninė apžvalga

Modelis / SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Gaminių šeima: elektrinės grandininės talės
Keliamoji galia: 100–2500 kg
Kėlimo aukštis: 3–60 m
Kėlimo greitis: tolygiai reguliuojamas iki 9,6 m/min (1 grandinės šaka) / 4,8 m/min (2 grandinės šakos), 15–87 Hz
Darbo režimo klasė: M3–M7 (ISO 4301-1 / FEM); FU keliamosios galios diapazonui taikoma viena klase griežtesnė kategorija nei standartinei GP talei
Maitinimas: 3 × 400 V / 3 × 230 V, 50 Hz (tik trifazis)
Apsaugos klasė: IP65

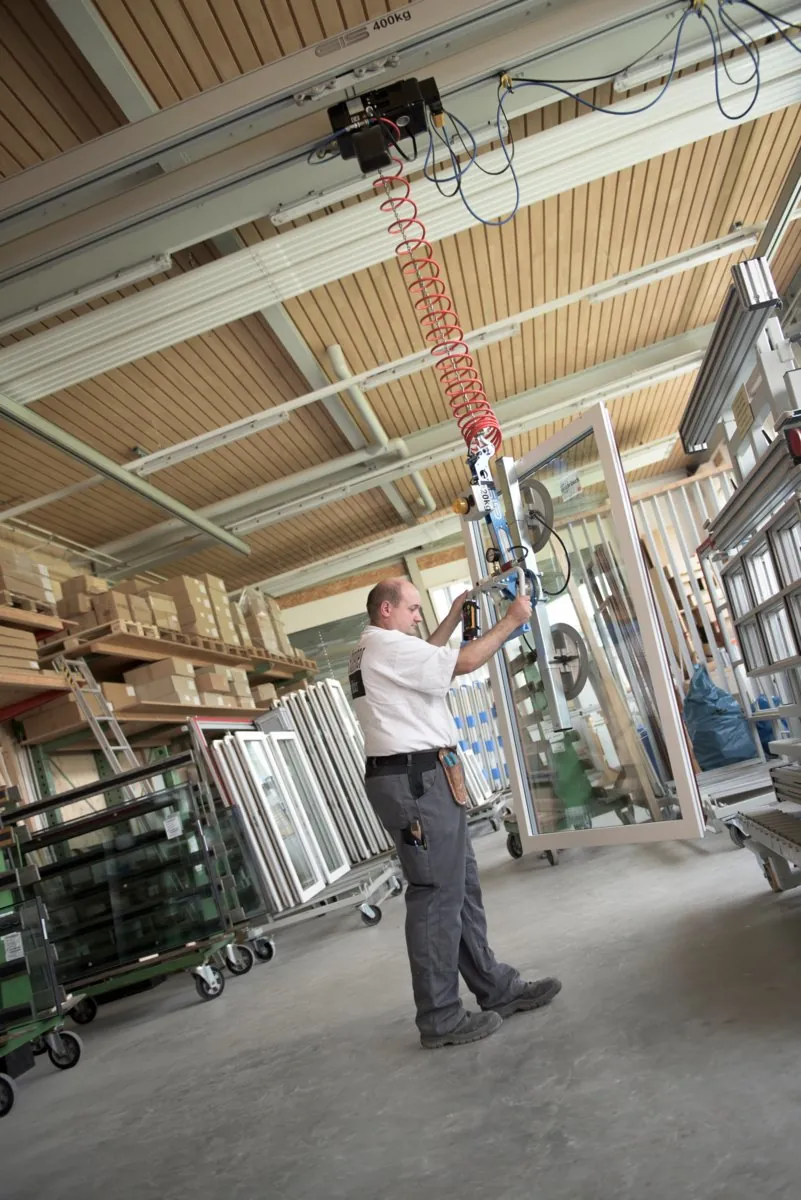

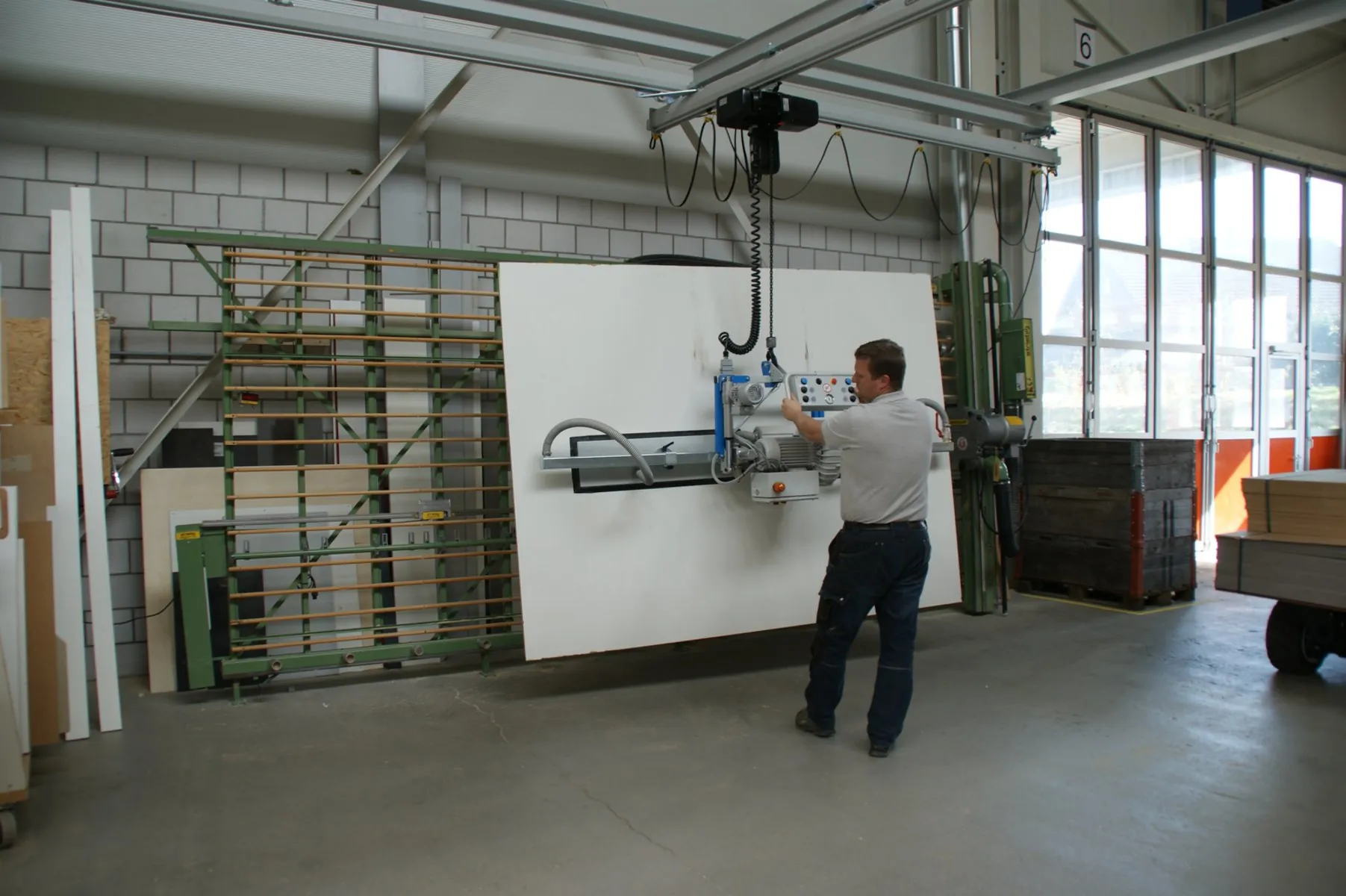

Tipinės naudojimo sritys: surinkimo linijos, automatizuota gamyba, tikslus štampų ir liejimo formų tvarkymas, stiklo bei jautrių krovinių kėlimas, keliomis pamainomis vykdomos logistikos operacijos

Internetu pasirinkite keliamąją galią, kėlimo aukštį, darbo režimo klasę, greičio profilį, vežimėlį bei papildomas parinktis, tada įtraukite talę į krepšelį arba kainos užklausą. Kiekvienos konfigūracijos kaina apskaičiuojama pagal galiojantį GIS gamyklos kainoraštį.

Specifikacijos

Modelis	Keliamoji galia (darbo režimo klasė)	Kėlimo greitis (N FU)	Savasis svoris (3 m kėlimo aukštis)
GP 250 FU – 1 grandinės šaka	320 kg, M3 / 200 kg, M5	2,4–9,6 m/min	25 kg
GP 250 FU – 2 grandinės šakos	630 kg, M3 / 400 kg, M5	1,2–4,8 m/min	26 kg
GP 500 FU – 1 grandinės šaka	630 kg, M3 / 400 kg, M5	2,4–9,6 m/min	29 kg
GP 500 FU – 2 grandinės šakos	1250 kg, M3 / 800 kg, M5	1,2–4,8 m/min	30 kg
GP 1000 FU – 1 grandinės šaka	1250 kg, M3 / 800 kg, M5	2,4–9,6 m/min	66 kg
GP 1000 FU – 2 grandinės šakos	2500 kg, M3 / 1600 kg, M5	1,2–4,8 m/min	70 kg

Siekiant tikslesnio pozicionavimo, NL FU profiliuose greitis sumažinamas perpus (1,2–6,9 / 0,6–3,5 m/min). FU keliamosios galios diapazonui taikoma viena darbo režimo klase griežtesnė kategorija nei standartinei GP talei, tačiau kiekvienas derinys kataloge nurodytas iki A7/M7 klasės. Dažnio keitiklis: 2,2 kW (GP 250/500 FU) / 3,7 kW (GP 1000 FU), 15–87 Hz; radijo trukdžių filtras pagal EN 61000, A klasė. GP 1600/2500 FU modeliai, kurių keliamoji galia siekia iki 6300 kg, siūlomi pagal užklausą. Vertės pateiktos pagal techninius duomenų lapus 9510.9203.5 / 9511.9208.5 / 9515.9209.5.

Charakteristikos

Keliamoji galia	100–2500 kg
Kėlimo aukštis	3–60 m
Kėlimo greitis	iki 9.6 m/min (bepakopis reguliavimas, 15–87 Hz)
Darbo klasė (ISO/FEM)	M3–M7 (A3–A7)
Apsaugos klasė	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPFU

Model	Capacity (duty class)	Lifting speed (N FU)	Dead weight (3 m lift)
GP 250 FU — 1 fall	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2 falls	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1 fall	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2 falls	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1 fall	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2 falls	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU profiles halve the speeds (1.2–6.9 / 0.6–3.5 m/min) for finer positioning. The FU capacity envelope sits one duty class stricter than the standard GP hoist; in exchange every combination is catalogued through A7/M7. Inverter: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radio interference filter to EN 61000 class A. GP 1600/2500 FU up to 6300 kg on request. Values follow datasheets 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
