GIS GP250 elektrinė grandininė talė, 100–630 kg
Suprojektuota ir išbandyta pagal: EN 14492-2
3D peržiūra Vilkite, kad pasuktumėte · slinkite, kad pakeistumėte mastelį
Grįžti į katalogą

GIS GP elektrinė grandininė talė 100–6300 kg

SKU šaknis: GIS-GP | Rinka: LT | Lokalė: lt
Kaina Toliau sukonfigūruokite keltuvą — pasirenkant parinktis, kaina, svoris ir pristatymo informacija atnaujinami realiuoju laiku.

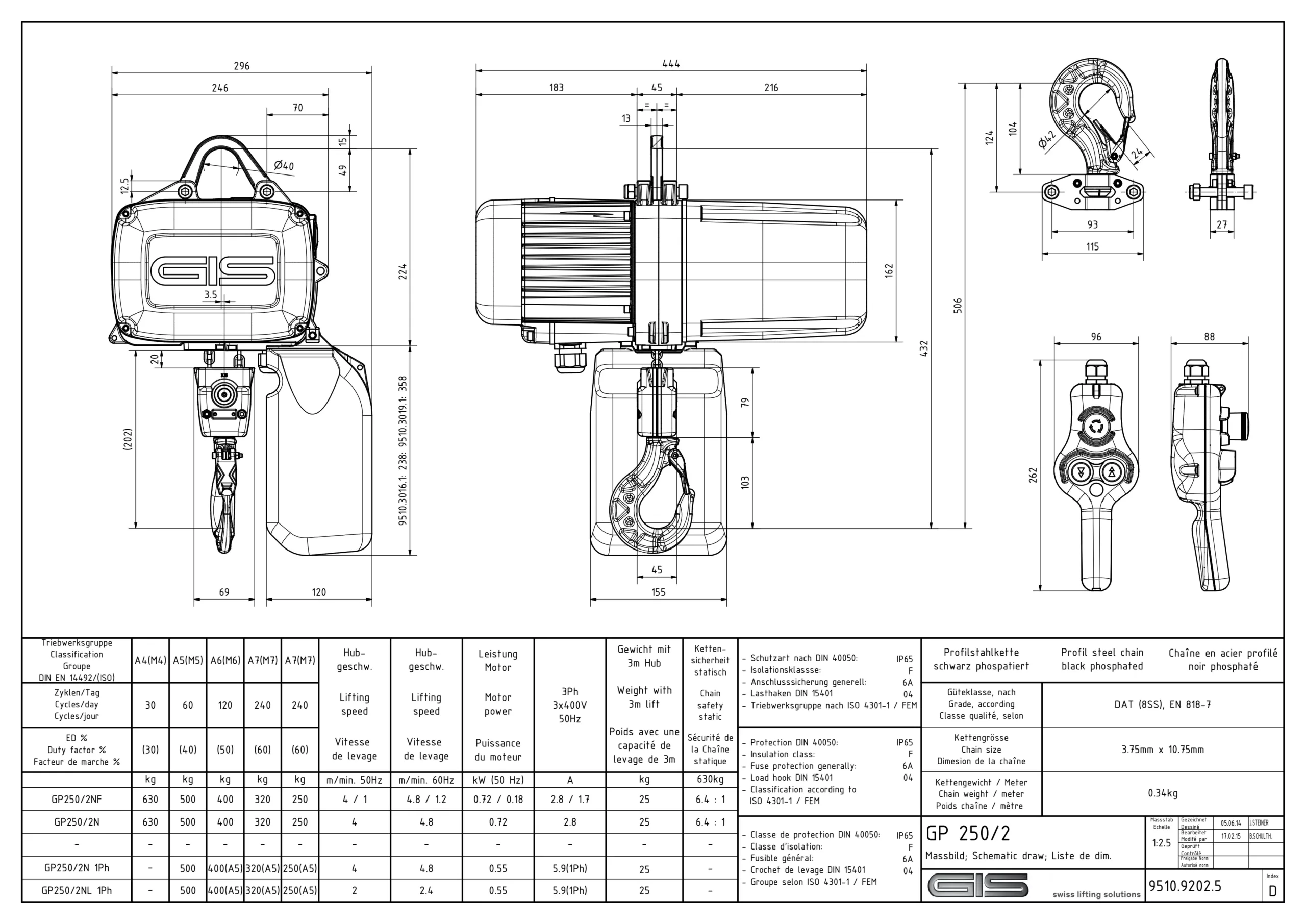

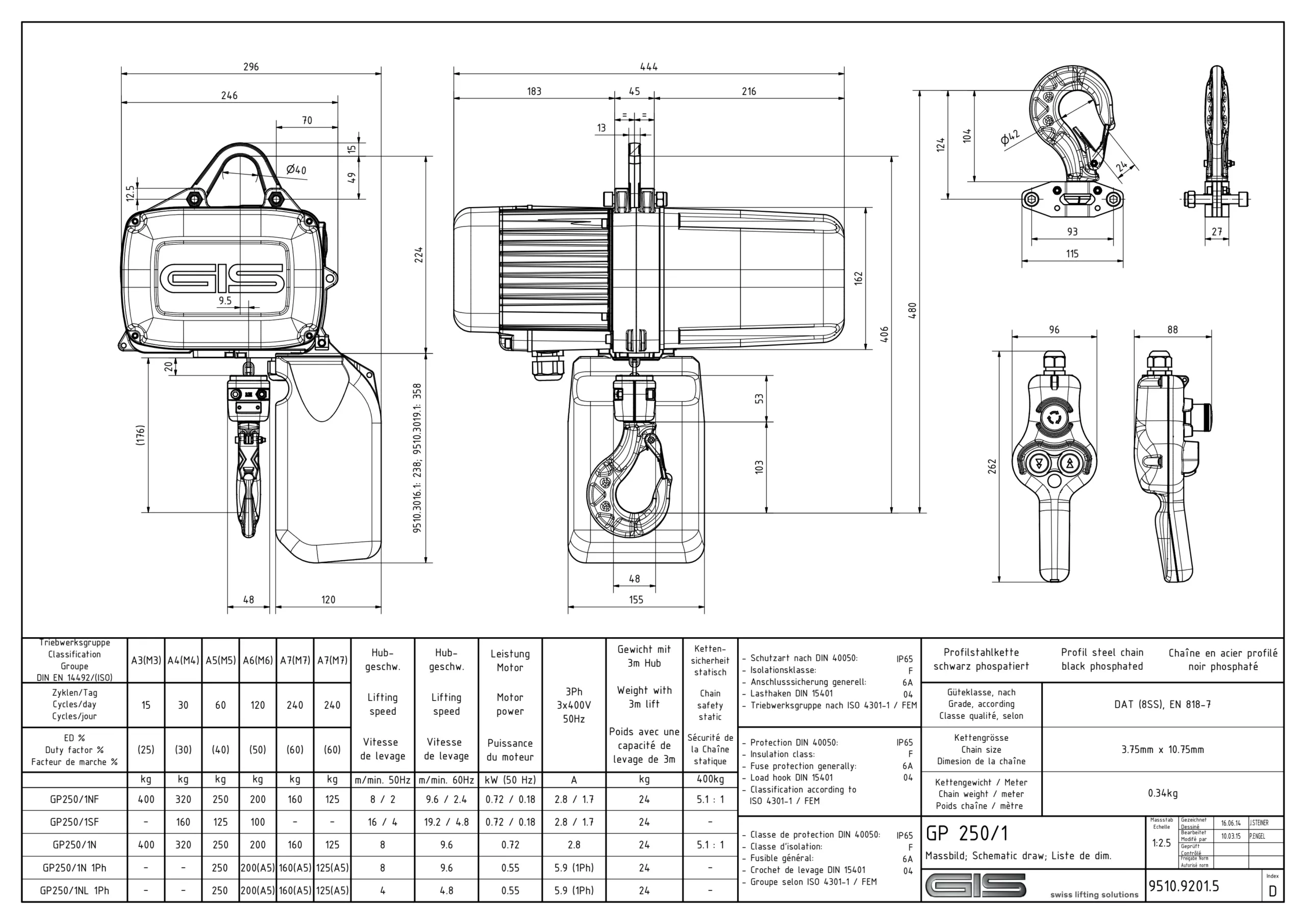

Techninė dokumentacija Brošiūra Skrajutė Klausimynas Naudojimo instrukcija CE deklaracija Grandinės talpykla GP250/1 brėžinys GP250/2 brėžinys Atsarginės dalys
Kategorijos: Elektrinės grandininės talės
Žymos: Elektrinės talės, Dirbtuvių kranai
Kainos pagal kiekį — sutaupykite iki 12% Nuolaida automatiškai apskaičiuojama pagal tarpinę krepšelio sumą.
KiekisNuolaida
1 vnt. —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% komplektinio pirkimo nuolaida, kai šiame užsakyme derinamos bent dviejų prekių kategorijų prekės (pvz. keltuvas + gembinis kranas). Kartu su kainomis pagal kiekį bendra nuolaida gali siekti 15%.

Sukonfigūruokite keltuvą

Pasirinkite keliamąją galią, tarpatramį ir parinktis. Kaina, svoris ir pristatymo informacija atnaujinami iš karto.

0 žingsnis — privaloma

Kaip naudosite šį keltuvą?

Pasirinkite tinkamiausią variantą. Kiekvienai darbo režimo klasei taikomas atskiras keliamosios galios diapazonas: kuo intensyvesnis naudojimas, tuo mažesnė vardinė apkrova. Pasirinkus lengvesnę klasę, nei reikia faktinėmis naudojimo sąlygomis, gamintojo garantija netenka galios ir kyla variklio gedimo pavojus. Jei abejojate, pasirinkite aukščiausią numatomą klasę — ji atitiks faktiškai reikalingą keltuvą.

1 Keliamoji galia — kg
2 Kėlimo aukštis — m
3 Maitinimo šaltinis

Trifazė 400 ​V maitinimo įtampa yra dirbtuvių standartas. Objektuose, kuriuose nėra trifazio maitinimo, rinkitės vienfazę 230 V maitinimo įtampą. NF ir SF greičio profiliai galimi tik su trifaziu maitinimu.

4 Kėlimo greitis

Vieno greičio (N) standartinė talė veikia 8 m/min greičiu. Lėta eiga (NL) sumažina greitį perpus, kad būtų galima tiksliau pozicionuoti. NF užtikrina dviejų greičių valdymą. SF padvigubina greitį, tačiau perpus sumažina keliamąją galią.

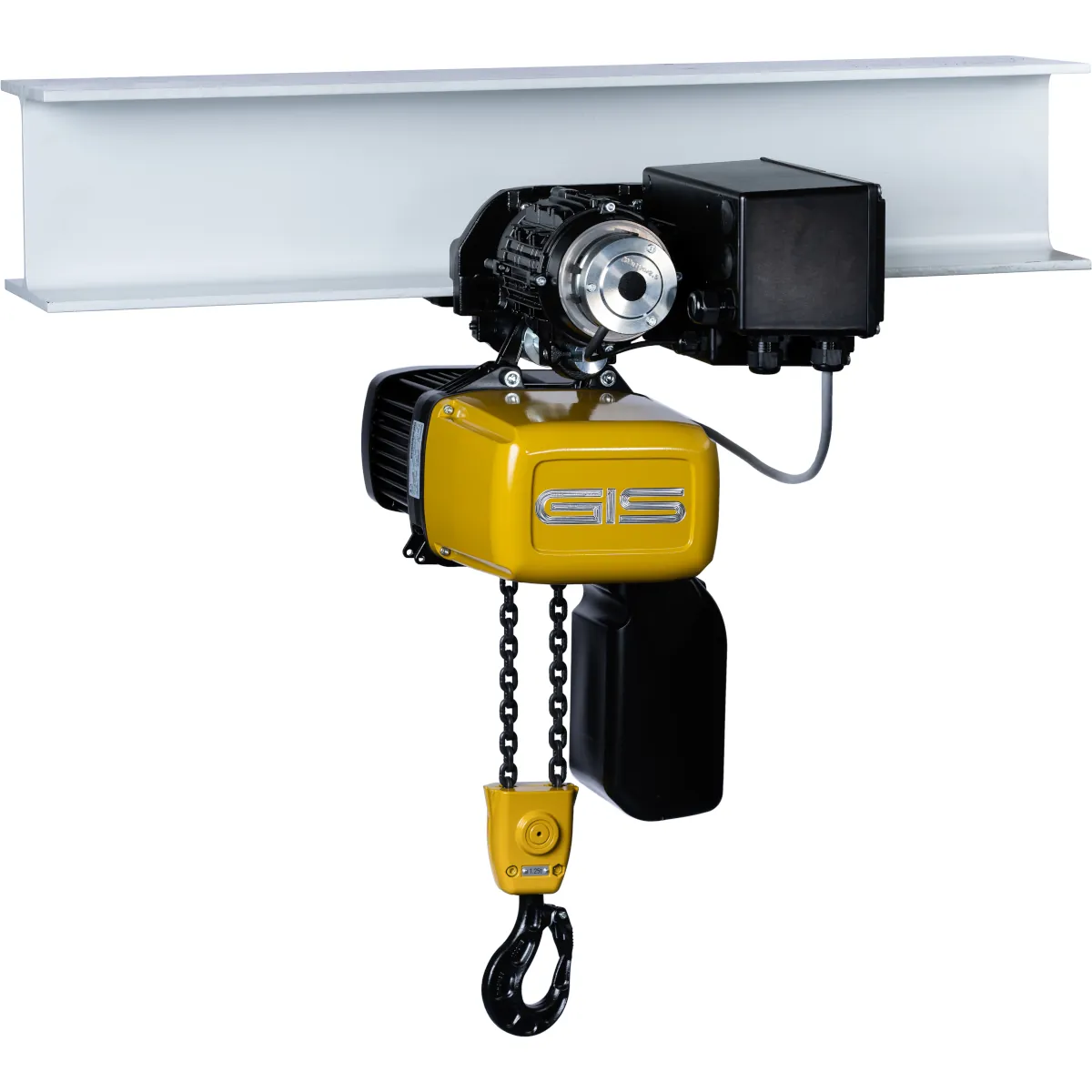

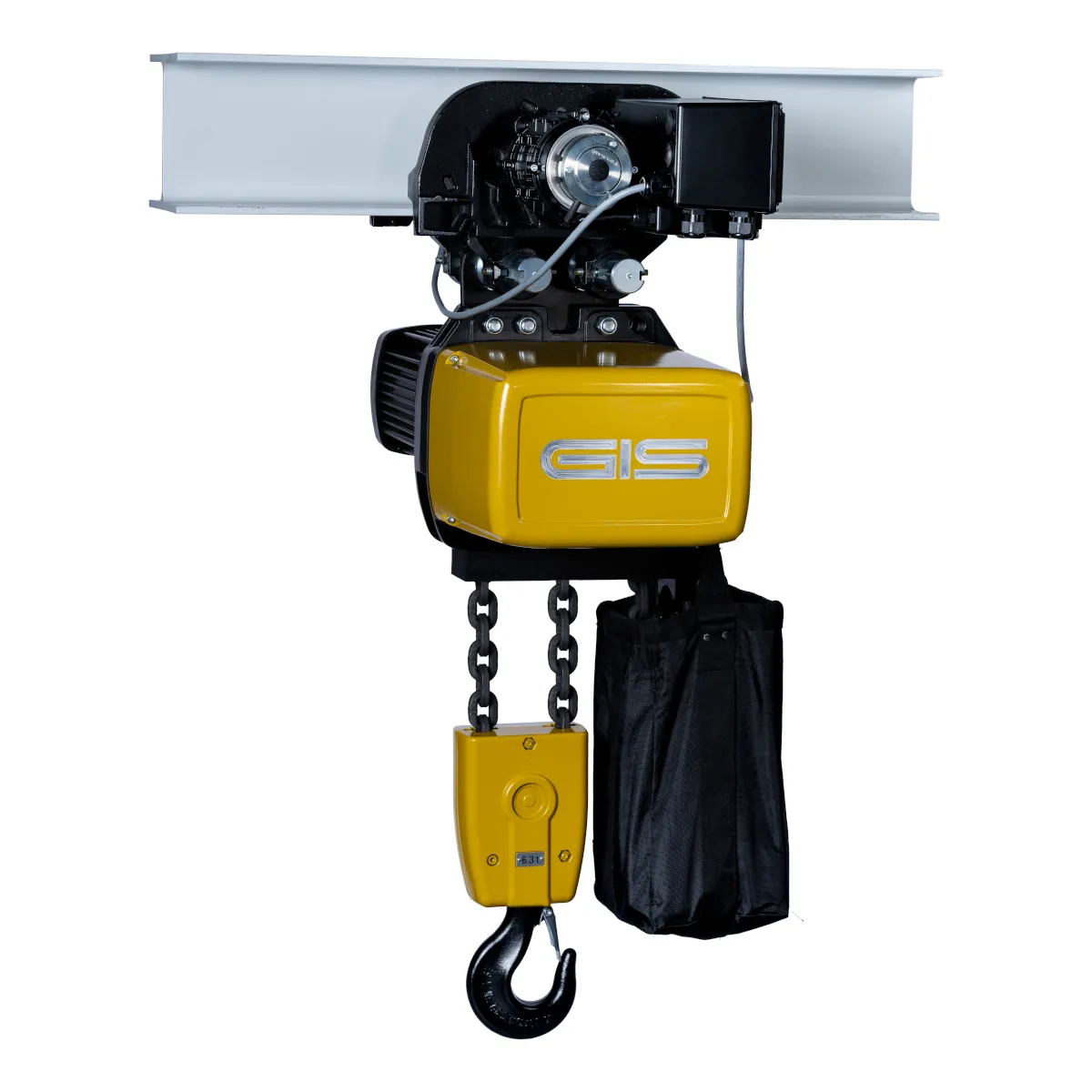

5 Pakabos vežimėlis (GHF / GMF)

Pasirenkamasis GIS pakabinamas talės vežimėlis, skirtas talei judėti išilgai dvitėjinės sijos. GHF yra rankinis (stumiamas rankomis), o GMF – variklinis. Pridėjus vežimėlį, talė turi būti tvirtinama ąsiniu varžtu (GIS techninis reikalavimas), todėl pakabinimo ant kablio parinktis tampa negalima. Į variklinio GMF kainą įtrauktas privalomas GMF-GP jungiamasis kabelis (CHF 21).

6 Lentynos plotis (sijos plotis)

Dvitėjinės sijos / monobėgio lentynos, kuria juda vežimėlis, plotis. Standartinių diapazonų gaminiai tiekiami iš gamyklos be priemokos; platesnėms sijoms gali būti taikoma priemoka už atraminio varžto arba atsvaros tvirtinimą. Išmatuokite sijos lentynos (viršutinės horizontalios briaunos) plotį milimetrais.

7 Pakaba

Pakaba su ąsiniu varžtu yra standartinis stacionarus tvirtinimo būdas. Pakaba su kabliu leidžia perkelti talę nuo vieno vežimėlio ant kito neperjungiant elektros laidų.

8 Grandinės dėžė / talpykla

Keliant grandinės surinkimo talpa surenka laisvąją grandinės dalį. Pasirinkite medžiagą — automatiškai parinksime mažiausią GIS talpos dydį, kuriame tilps sukonfigūruoto ilgio grandinė.

9 Reduktorinis galinis jungiklis

Standartinis krumplinės pavaros galinis jungiklis įskaičiuotas 3 fazių modeliams. Dviguba avarinio stabdymo sistema suteikia antrąjį perteklinį išjungimo įtaisą. Aukštiems įrenginiams būtini išoriniai galiniai ribotuvai; jie veikia tik su tekstiliniu grandinės surinkimo maišu.

10 Įtampa / sertifikavimas

Standartinės ES įtampos įskaičiuotos. Speciali įtampa apima nestandartines variklio apvijas. CSA/CUS versijai suteikiami Šiaurės Amerikos sertifikatai (tik 60 Hz).

11 Valdymo jungiklis / pakabinamas valdymo pultas

Premium jungiklių variantai pasirenkami papildomai prie standartinio pakabinamo valdymo pulto; faktinis valdymo kabelio ilgis pasirenkamas kitame etape. Pasirinkus motorizuotą GMF vežimėlį, automatiškai priskiriamas 4 mygtukų pakabinamas valdymo pultas + ES (GIS techninis reikalavimas).

12 Valdymo kabelio ilgis

Standartinis pagal kėlimo aukštį parinktas kabelis yra GIS kataloge nurodyto ilgio (2 mygtukų: kėlimo aukštis − 1.2 m; 4 mygtukų: kėlimo aukštis − 1 m). Jei reikia kitokio ilgio (pvz., kelių lygių įrenginiams), vilkite slankiklį arba įveskite bet kurią vertę nuo 2 iki 60 m. Katalogo kainų pakopos taikomos, kai pasirinktas ilgis atitinka standartinį 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m kėlimo aukštį; kitais atvejais taikoma bazinio komplekto kaina + kaina už metrą.

13 Apsauginis krovinio kablys

Standartinį krovinio kablį pakeičia apsauginiu kabliu (su užraktu ir didesniu saugos koeficientu). Privaloma kai kuriose statybos ir pramogų sektoriaus darbo vietose.

14 Antrasis stabdys

Papildomas rezervinis stabdys užtikrina didesnę saugą vykdant kėlimo darbus (pramogų industrijoje, keliant žmones).

15 Šiluminė apsauga

Variklio šiluminė apsauga. Klixon – bimetalinis jungiklis, fiziškai atveriantis valdymo grandinę pasiekus atjungimo temperatūrą; PTC – termistorius, kuris per relę perduoda signalą (variantas be atjungimo) arba išjungia variklį (variantas su atjungimu). Tai alternatyvios grandinės – pasirinkite vieną.

16 Eksploatacinių duomenų skaitiklis

Registruoja darbo valandas / ciklus prognozuojamajai techninei priežiūrai. Būtina 42 V valdymo įtampa (standartiniuose 3-Ph modeliuose).

17 Išjungimas aptikus grandinės laisvumą

Sustabdo talę, jei grandinė atsilaisvina (sugedus krovinio atramai). Privaloma kai kuriose žmonių kėlimo ir teatro įrangos naudojimo srityse.

18 Saugus radijo nuotolinio valdymo pultas

Belaidis 2 mygtukų valdymo pultas su avarinio stabdymo mygtuku. Standartinė 3 fazių talių valdymo įtampa yra 42 V, o specialaus žemosios įtampos valdymo — 24 V. Pasirinkimo jungikliu vienu pultu galima valdyti kelias tales.

Reikia individualaus pasiūlymo?

Pateikite savo reikalavimus naudodami pasiūlymo užklausos formą — ši prekė bus įtraukta automatiškai, o vienoje užklausoje galėsite pridėti daugiau prekių.

Prašyti komercinio pasiūlymo

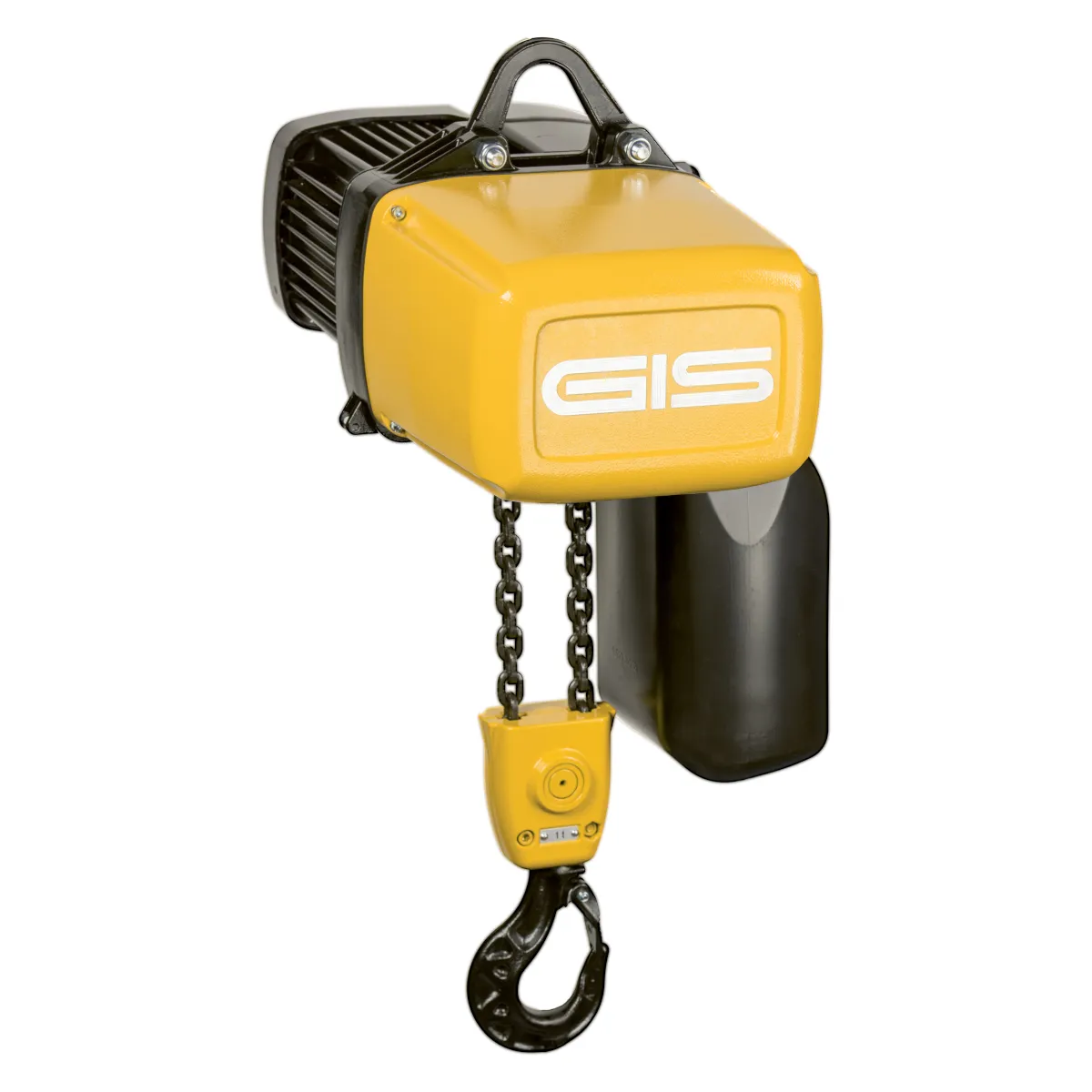

GIS GP elektrinė grandininė talė 100–6300 kg

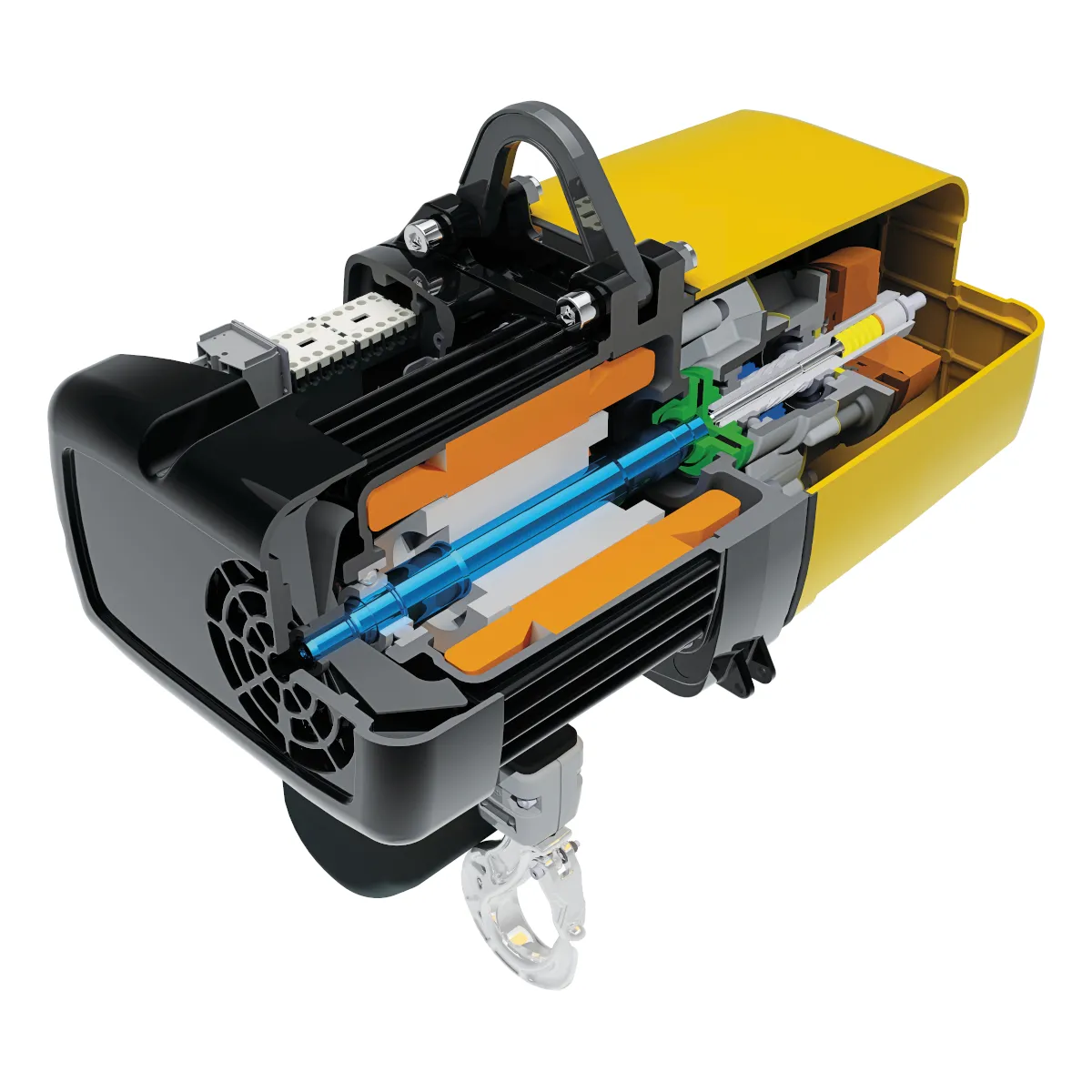

GP serijos elektrinės grandininės talės pasižymi paprasta konstrukcija ir jose nėra jautrios elektronikos, todėl sumažėja gamybos prastovų rizika. Jos skirtos intensyviai eksploatuoti, veikia labai tyliai ir pasižymi itin ilga naudojimo trukme. Ergonomiškas 42 V žemosios įtampos valdymo pultas užtikrina patogų ir saugų darbą. Techninė priežiūra yra paprasta, greita ir jai nereikia specialių įrankių.

GIS elektrinės grandininės talės kuriamos ir gaminamos Šveicarijoje jau daugiau kaip 60 metų. Standartinės GIS elektrinės grandininės talės yra optimalus sprendimas daugeliui pramoninių kėlimo darbų. Atsižvelgiant į užduoties sudėtingumą ir eksploatavimo vietos sąlygas, taip pat siūlomi specialūs GIS gaminiai. Galima rinktis iš plataus papildomos įrangos ir parinkčių asortimento. GIS elektrinės grandininės talės ir vežimėliai atitinka EB Mašinų direktyvos bei taikomų ISO ir EN standartų reikalavimus.



Privalumai

  • skirta pramoniniam naudojimui ypač sudėtingomis sąlygomis;
  • visoms GP elektrinėms grandininėms talėms suteikiama 3 metų garantija;
  • garantija galioja tik laikantis naudojimo instrukcijoje nurodytų eksploatavimo sąlygų, patikrų ir techninės priežiūros intervalų;
  • trifazis 400 V, 50 Hz variklis;
  • visų GP grandininių talių standartinė apsaugos klasė – IP65;
  • izoliacijos klasė F;
  • darbinės temperatūros diapazonas nuo −15 °C iki +50 °C;
  • grandinės saugos koeficientas – ne mažesnis kaip 8 (DIN EN 14492 A5, ISO M5);
  • pailgintos naudojimo trukmės plieninė profiliuota grandinė su mangano fosfato danga ir geresnėmis sausojo veikimo savybėmis;
  • atskiras reduktorius su ilgalaikiu tepimu;
  • didesnė sauga ir tikslesnis padėties nustatymas dėl pažangios dažnio keitiklio technologijos ir 42 V valdymo;
  • FEM klasifikacijos: A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED);
  • aukšta FEM klasifikacija A6/M6 modeliams, kurių keliamoji galia yra iki 400 kg ir kurie turi du kėlimo greičius;
  • talės gali užtikrinti iki 60 % didesnę keliamąją galią;
  • tylus veikimas dėl trijų greičių pavaros ir sraigtinių krumpliaračių;
  • poligoninės jungtys užtikrina greitą surinkimą ir išardymą;
  • galimos trifazės arba vienfazės grandininių talių versijos;
  • tiesioginis valdymas, specialus valdymas, radijo nuotolinis valdymas arba dažnio keitiklis;
  • specialios versijos: sinchronizuota elektrinė grandininė talė, mažo konstrukcinio aukščio, korozijai atspari arba ATEX versija;
  • itin tvirta ir dilimui atspari juodai fosfatuota krovininė grandinė;
  • ilgesnė naudojimo trukmė ir mažesnės eksploatavimo sąnaudos.



Savybės

  • keliamoji galia nuo 100 iki 630 kg;
  • standartinis kėlimo aukštis – 3 m, valdymo kabelio ilgis – 1,8 m; grandinė ir kabelis gali būti pailginti pagal kliento pageidavimą;
  • dažnio keitiklis leidžia tiksliai nustatyti krovinio padėtį, yra lengvai valdomas ir reikalauja minimalios techninės priežiūros;
  • viršutinės ir apatinės kablio padėties eigos ribiniai jungikliai;
  • nuolatinės srovės spyruoklinis stabdys;
  • apsauga nuo perkrovos: reguliuojama slydimo mova nėra apkrovos perdavimo grandinėje;
  • tvirtas lieto aliuminio korpusas užtikrina optimalų talės aušinimą;
  • variklio šiluminė apsauga;
  • plastikinis, tekstilinis arba plieninis grandinės konteineris;
  • dviejų mygtukų valdymo pultas su avarinio stabdymo mygtuku STOP;
  • viršutinė pakaba su kabliu: pakabą itin lengva sumontuoti ir nuimti;
  • kaltinis apatinis kablys: pasukamasis kablys neleidžia susisukti krovininei grandinei.
